vue éclatée moteur 2.5 essence

bonjour
je serai à la recherche d'une vue éclatée du moteur de mon cricri.
je possède bien la RTA, mais je ne la trouve pas assez précise.
j'aimerai trouvé quelque chose d'assez complet pour avoir les désignations de toutes (ou la majorité) les pièces...
Mais d'abord, est ce qu'un tel support existe?

Par avance merci

Bonjour,

Je suis également à la recehcre de vue éclatée avec les références d'origine, comme on peut le voir sur cette page :

https://www.minivanchrysler.com/t27385-eclatee?highlight=vue+%E9clat%E9e

Quelqu'un aurait un lien web ou un fichier PDF ? Merci !

Que cherches-tu comme partie, car tout le moteur ce n'est pas possible de tout avoir. il faudrait un catalogue de vendeur, et encore...

Présentement ce sont les durits d'eau ! Mais il n'existe pas un "parts book" avec des éclatés par parties avec les réfs des pièces ?
Voici par exemple ce que j'ai pour ma Volvo :

Bonsoir a tous.

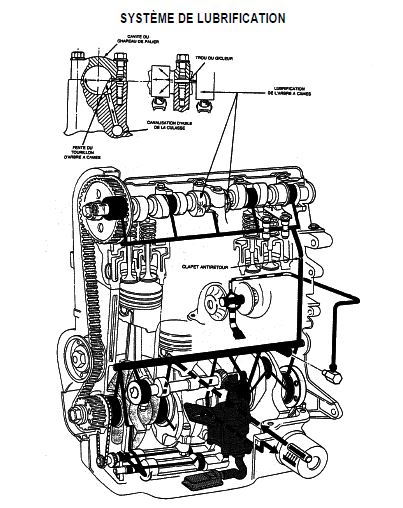

Tu trouve quelques image dans la RTA, Sans plus, Comme cela,
Mais tu n'aura pas avec les références des pièces.



http://www.quadrajeep.com/acatalog/CATALOGUE_______PIECES_DETACHEES_CHRYSLER_VOYAGER_I.html

Comme le dit BUZZ,
Seul les magasins de pièces d'origine l'on et bien souvent en fichier PDF, sur DVD.

Mais surement très difficile de trouver, car protéger avec code.

Et maintenant avec les connexetion internet,
Tout est sur un serveur, donc inpossible d'avoir un manuel complet.

De quel pièces a tu besoin ??, A plus, PapyKy.

PapyKy a écrit:

Bonsoir a tous.
De quel pièces a tu besoin ??, A plus, PapyKy.

J'ai besoin de la courte durite qui part du thermostat et rejoint une conduite rigide qui va vers le circuit de chauffage si j'ai bien suivi. Je n'ai qu'une photo en (trop) gros plan :


Cela dit, je l'ai démonté aujourd'hui, elle est pas si mal. J'ai tout nettoyé et bien resserré les colliers, tout à l'air OK. C'est un bête tube de 19mm de diamètre intérieur, je vais trouver une  longueur générique je pense.

Merci pour vos réponses

Bonsoir a toi.

Oui, c'est du générique de chauffage, cela excite en 17/19/22 Mm.

Le plus compliquer, c'est quand les diamètres sont différent, et avec des courbes,
Mais je garde toujours pas mal de CTC divers, cela est toujours utile.

A plus et Merci du retour d'info, PapyKy.

Pour Dimo:

Ha ouais cette durite je l' ai changée, j' avais trouvé ça dans un magasin de pièce auto du coin. C' est un bout de durite droite de 19mm en diamètre inté je crois.

Et pour les éclatés de pièces:

Y' a le site Mopar Giant sur lequel y' a les éclatés avec les numéros de pièces d'origine.
Mais sinon j' ai ça en PDF , je peux vous faire un wetransfer ?
C' est un bon paquet de pdf , tout du groupe Chrysler et Jeep de 1982 à 2001

Et sinon Detroit Iron et Dave Graham font des repros des docs techniques d' atelier de la marque, et parfois y' a même les éclatés avec liste de pièces ( parts and illustration manuals ), parfois c' est dispo en papier et CD et clé usb , ou parfois qu' en CD et clé usb, sur Rockauto y' a ça dans la partie Manuel / litérature.
C' est plutot dispo pour les véhicules plus anciens, mais un jour peut être ça le sera pour les minivan Chrysler.

J' espère que ces fichiers vont se répandre à tout le monde!

Et les docs techniques y' en a qui sont super détaillées sur un point et moins sur d' autres. Par exemple là j' ai la Revue Expert auto, le manuel Haynes, et le manuel d' atelier Chrysler 1995

Je dois changer l' embrayage sur mon 95

Et dans le manuel d' atelier Chrysler ça parle pas de la boite manuelle.
Dans le l' expert auto y' a aucun détail, style " enlevez la boite, changez l' embrayage, remettez la boite et voilà " No shit Sherlock
Et sur le Haynes c' est mieux détaillé.

Je vous mets le lien ici pour les vues éclatées, parts and illustration catalog là , de 82 à 2001

Mon ordi s' était mis en veille mais je pense que le transfer a été au bout. Si pas je le renverrai:
https://fromsmash.com/KX7VYoAH~n-ct
