 PapyKy, Place des Leds dans les plafoniers de ce S4.

Aller en bas
AuteurMessage
PapyKy
V.I.P.
V.I.P.
avatar

Masculin
Nombre de messages : 9330
Age : 71
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 308.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

MessageSujet: PapyKy, Place des Leds dans les plafoniers de ce S4.   Sam 20 Mai - 17:32

Salut a tous.

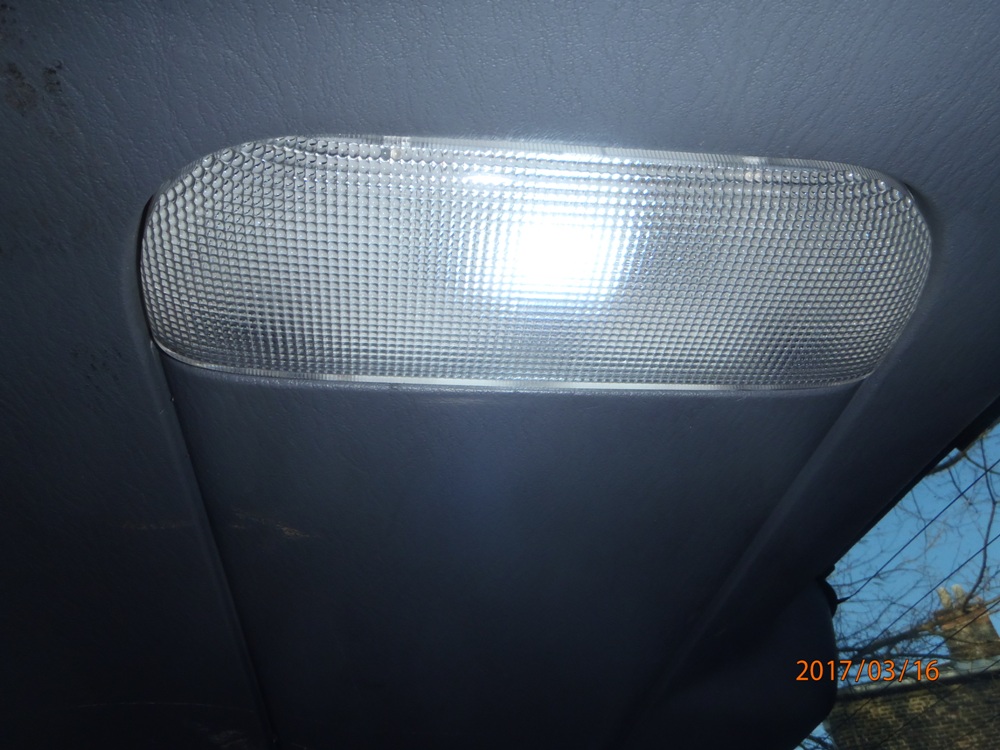

Placement des ampoules T10 a 5 Leds dans la console avant, a voir si possible dans le TB.



J'ai commander ce type plus puissant aussi, (28 Leds) pour tester, mais encore reçu.



Pour les placés aussi dans l'éclaire plaque de police arrière.



Pour les placés dans les support d'origine, faut déplié les fils, pour les recourbé sur les contacts.





A plus, PapyKy, qui fera des photos ce soir, pour savoir si c'est assez puissant ??


Dernière édition par PapyKy le Ven 20 Oct - 22:11, édité 1 fois
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
avatar

Masculin
Nombre de messages : 9330
Age : 71
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 308.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

MessageSujet: Re: PapyKy, Place des Leds dans les plafoniers de ce S4.   Sam 20 Mai - 17:36

Salut et bon WE qui viens.

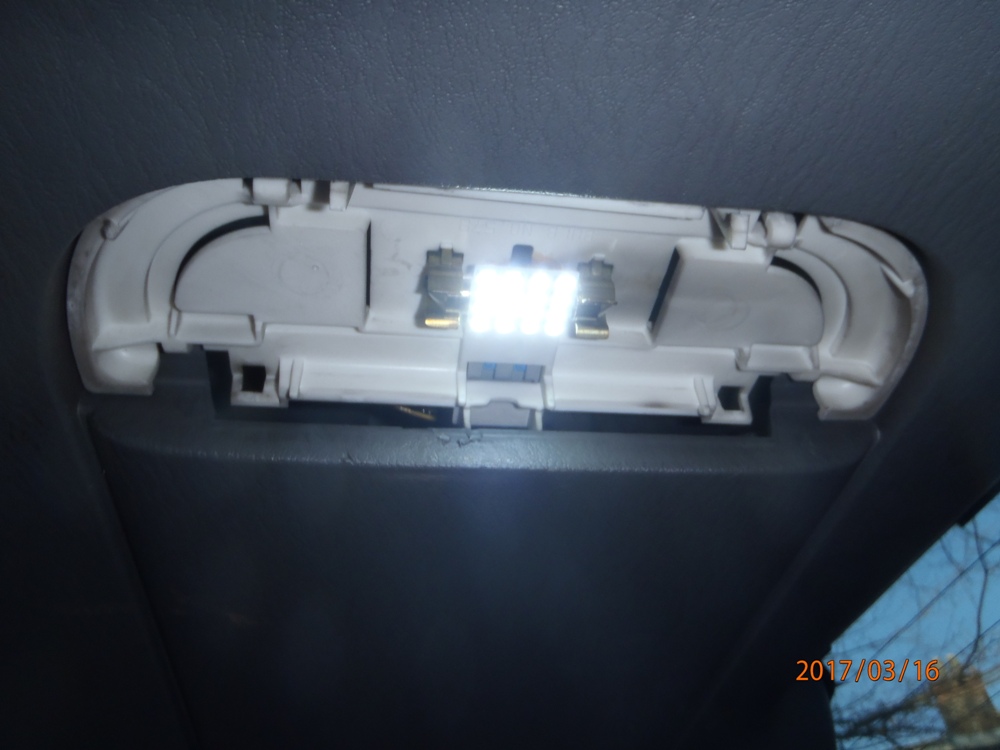

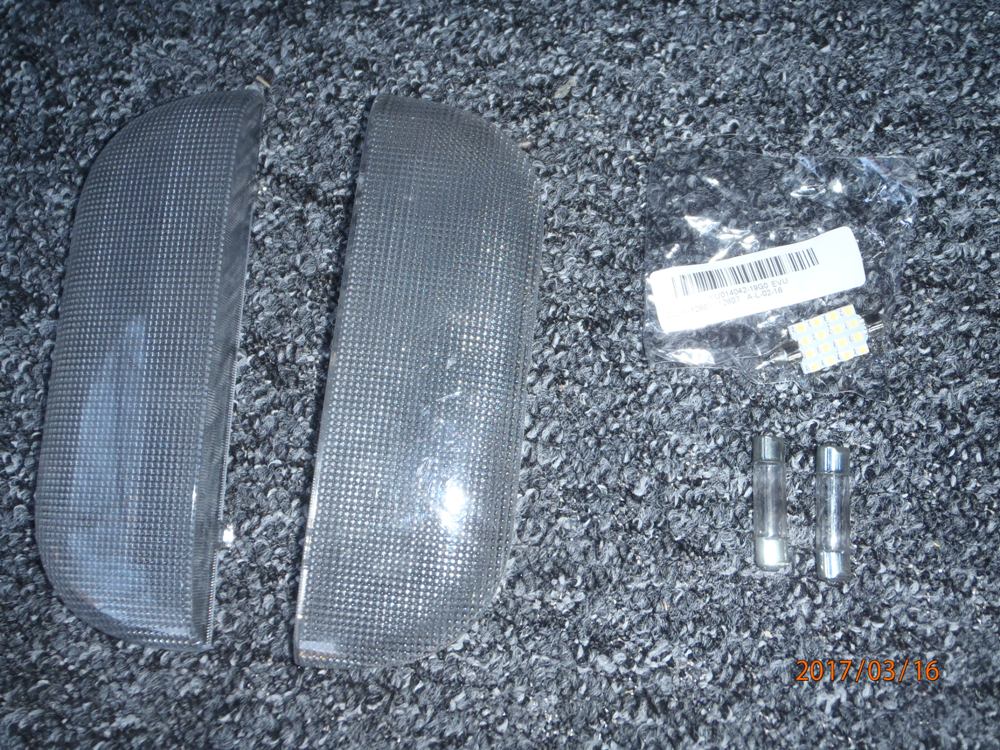

Le plafonier centrale est démonté sans casse.



Sale et propre aprés placement de Leds.



J'ai placé 3 ampoules a leds, a vous de savoir comment j'ai fait, A++, PapyKy.

C'est en piteux état, NON ?? et bien fondu, il en falais pas plus pour que cela sois HS.



Comme cela.....



Ceux là ont fait le gros du travail, HIiiiii.
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
avatar

Masculin
Nombre de messages : 9330
Age : 71
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 308.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

MessageSujet: Re: PapyKy, Place des Leds dans les plafoniers de ce S4.   Sam 20 Mai - 17:38

Salut a tous.

Viens de recevoir des ampoules Leds, pour les appliques sur le hayon.





Et quand je les places sur les appliques, cela ne fonctionne pas, je test avec celle d'origine, cela a bien du 12 Volts.



Je test les 'Leds' sur une batterie, et là, cela fonctionne, pourquoi ??,
Ben OUI, grosse bête, il y a un sens (diode).



A plus pour les autres que je n'ai pas encore, PapyKy.
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
avatar

Masculin
Nombre de messages : 9330
Age : 71
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 308.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

MessageSujet: Re: PapyKy, Place des Leds dans les plafoniers de ce S4.   Sam 20 Mai - 17:42

Salut a tous.

Pas de photos avant dépose.



Et bien voila sans éclairage de plaque de police arrière, l'on va démonté pour savoir.



Ce fut simplement les deux ampoule 'cuite', et toute noir en plus.

Existe en deux puissance 12 V de 3 & 5 W,

J'en ai des 3 W, ce sera suffisant, déjà pas mal de chaleur comme cela, placé des LED serais bien !!!!



Pour la fixation de la poignée complète, il faut deux type de vis, Philips pour l'extérieur,
Et 'Torx' 27, pour la partie centrale qui est en faite la gâche électrique de l'ouverture du hayon.

A plus, PapyKy.


Dernière édition par PapyKy le Sam 20 Mai - 19:06, édité 1 fois
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
avatar

Masculin
Nombre de messages : 9330
Age : 71
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 308.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

MessageSujet: Re: PapyKy, Place des Leds dans les plafoniers de ce S4.   Sam 20 Mai - 18:05

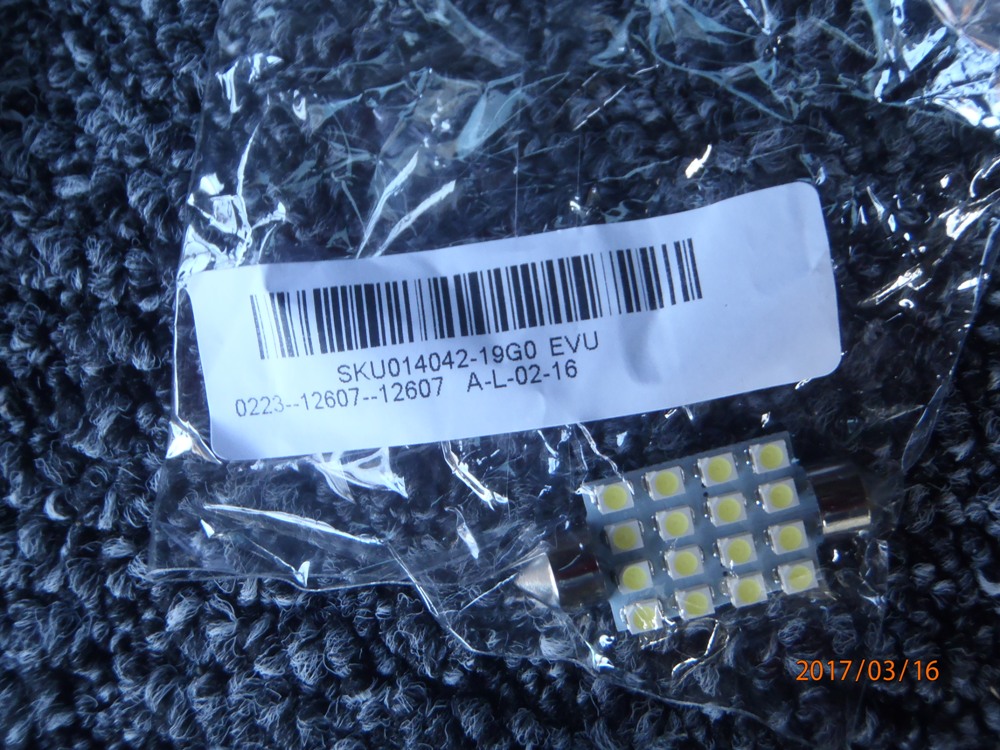

Salut a tous ceux qui voudrais savoir quel type utilisé, ben voila la source.
