Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMar 23 Aoû - 14:49

Salut a tous.

Et oui, cela en fait de Km, a été fait a 380.000 Km, peu aprés l'achat en 2004.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Chrysl12

Le voila les tripes a l'air,

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230011

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230039

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230013

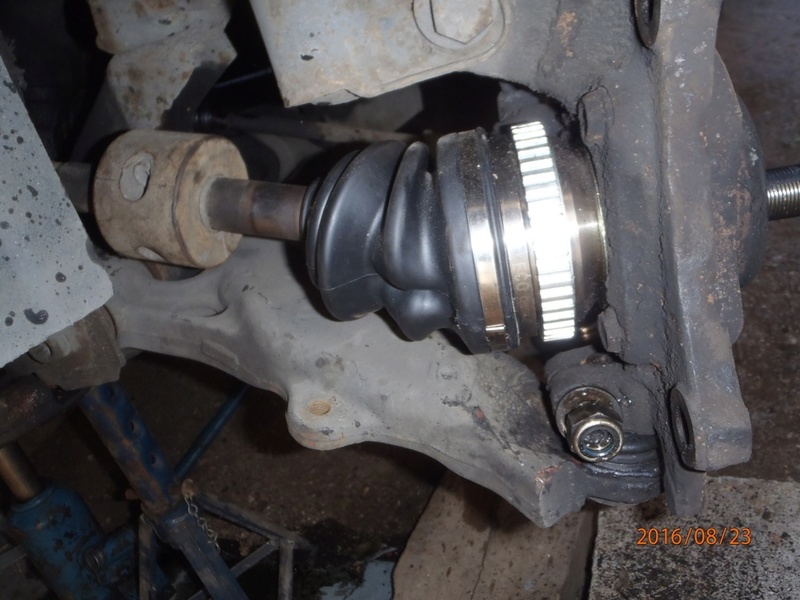

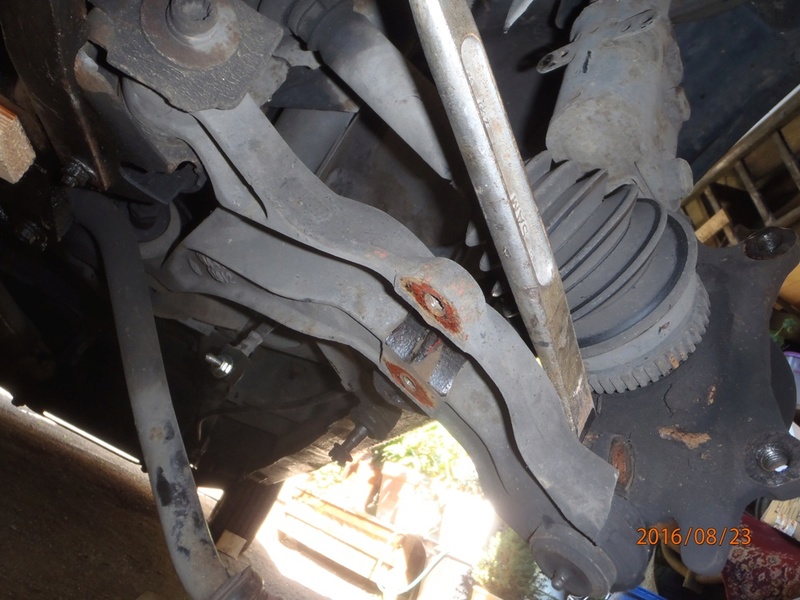

Et la barre de stabilisation déposée des triangles de suspension, enfin descendue,
Pour cela retiré les colliers extérieur et simplement débloqué ceux du berceaux .

A suivre, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... 7nains16


Dernière édition par PapyKy le Mer 24 Aoû - 9:44, édité 1 fois
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMar 23 Aoû - 19:19

La suite la dépose des freins.

Mais pour la dépose complète des étriers, en vue de faire un changement de tout leurs joints.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230015

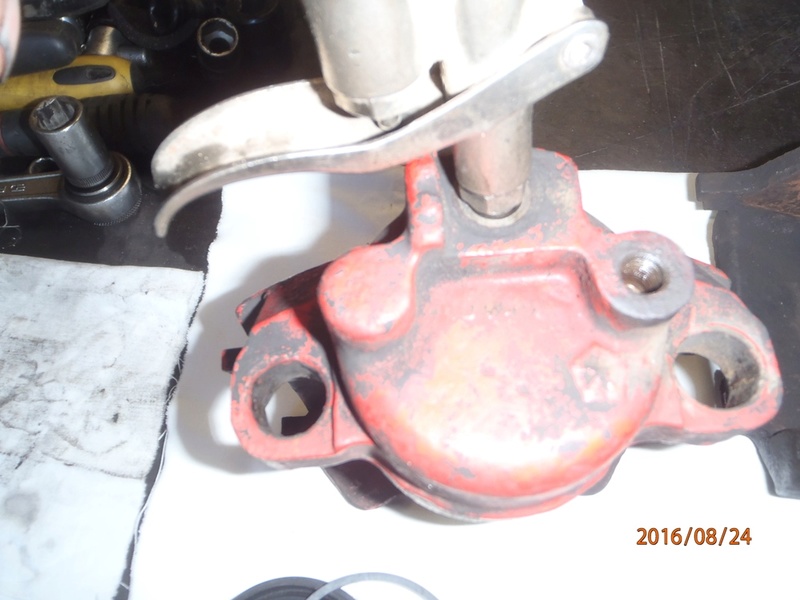

Il me faut pas que l'huile de frein (Dot4), coule et vide le reservoir, pour cela prévoir de bouché,
Donc deux vis équipé de rondelles et de joints, fait dans une chambre a air, cela est simple a réalisé.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230014

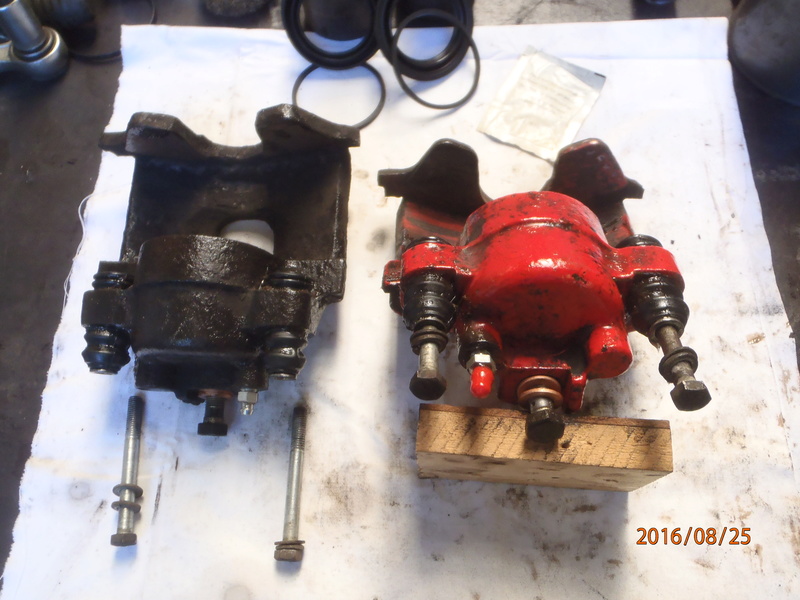

Les flexibles qui seront déconnecté des étriers, pour être remis a neuf, sur l'établi, plus facile, NON??.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230016

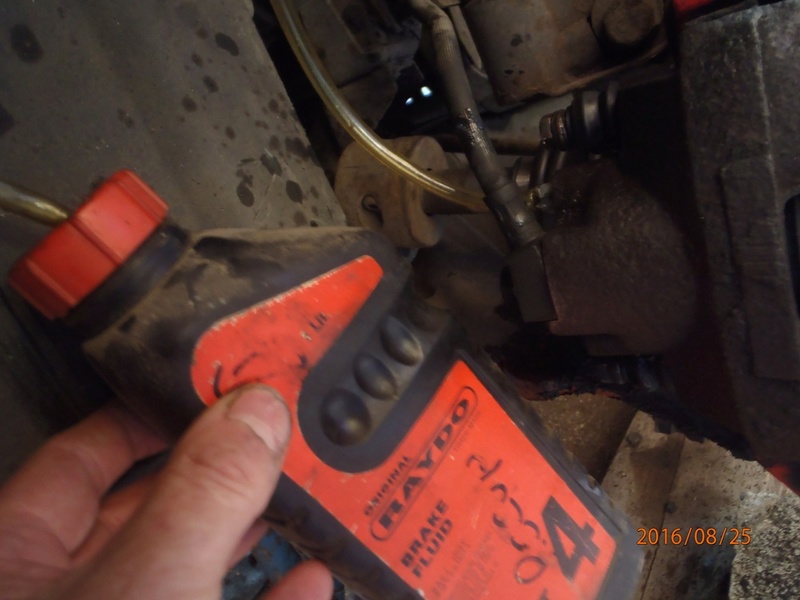

Un petit serrage et plus d'écoulement, sera plus facile pour la purge du circuit.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230018

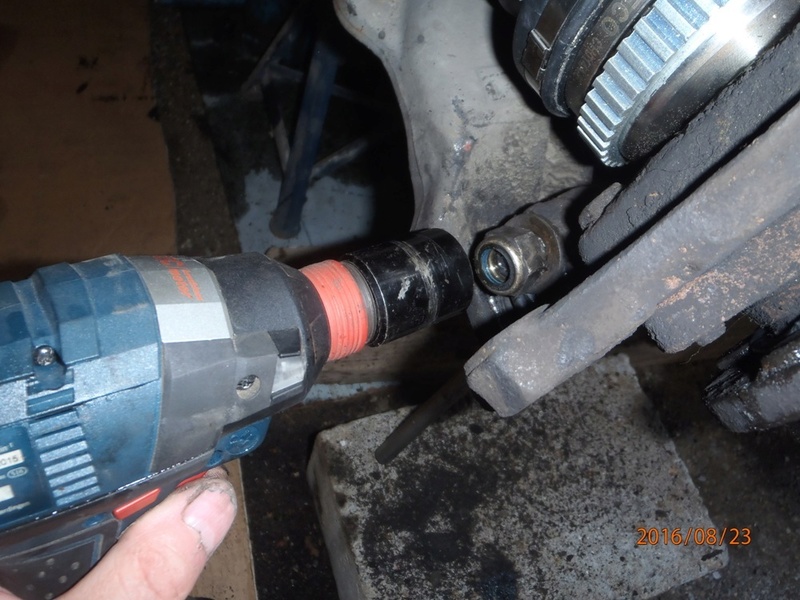

Une douille de 24 Mm monté sur boulonneuse facilite le travail.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230019

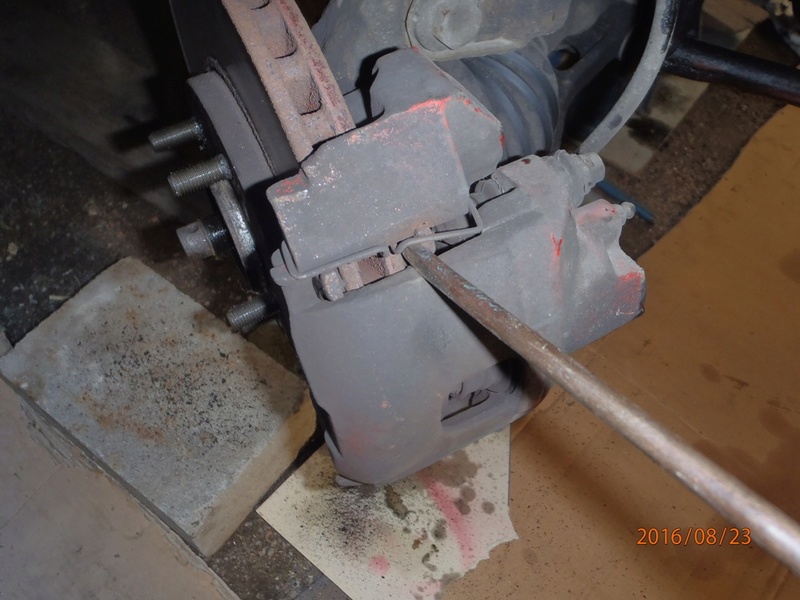

L'écartement avec un gros tournevis, pour écarté les plaquettes du disque, qui a un bourrelet du a l'usure.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230017

Et tout le systeme complet sort sans difficulté, qui sera démonté a l'établi.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230020

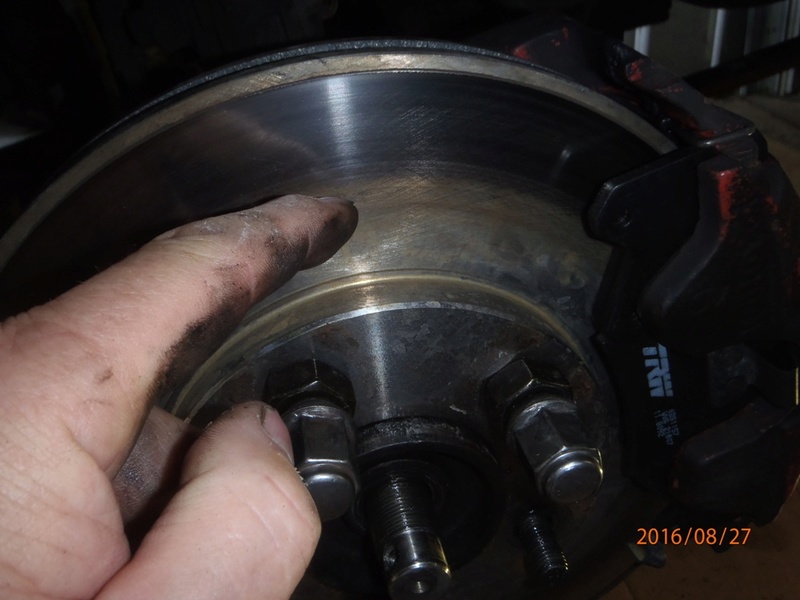

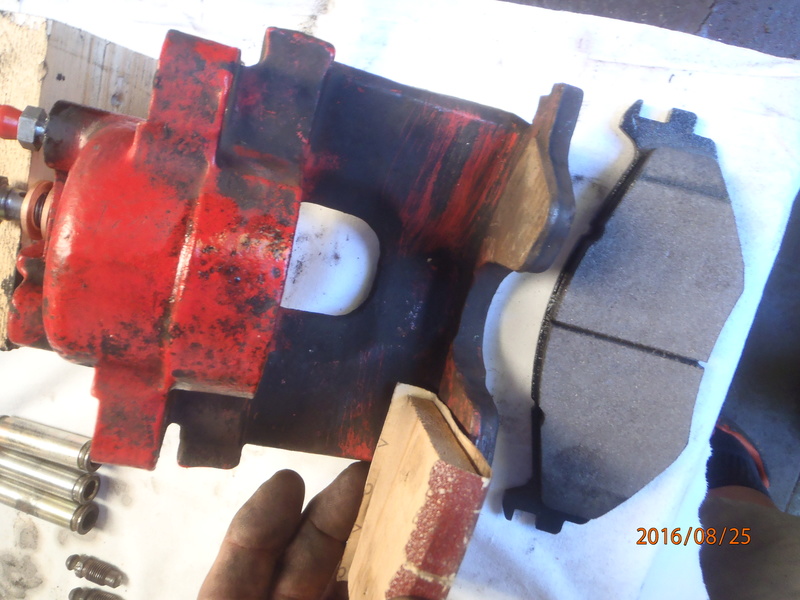

Les ensembles sont déposé sur un linge, car l'huile en sort, les disques ce retire facilement.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230022

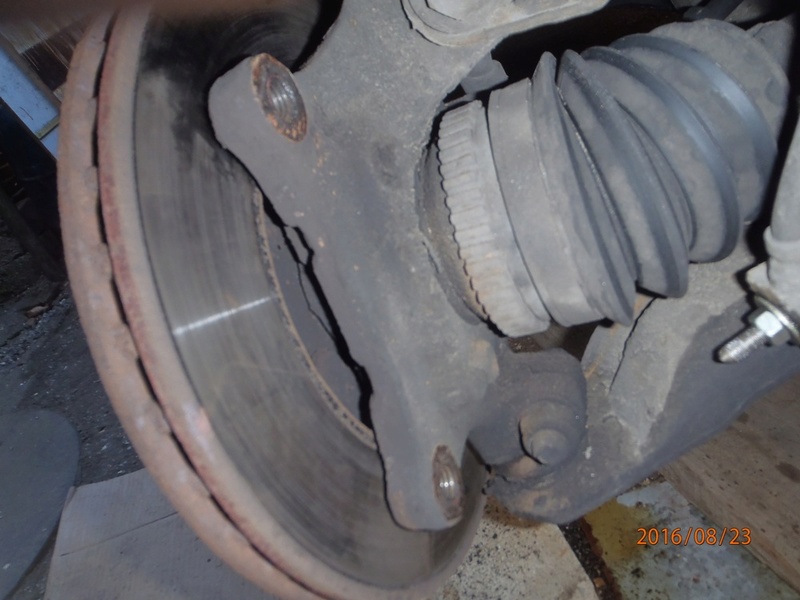

Mais la partie externe du roulement est venu avec, pas grave, de toutes façon, il fallais les re-graissé.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230021

A plus pour la suite, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Cnc-p118


Dernière édition par PapyKy le Mar 23 Aoû - 20:07, édité 1 fois
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
boulga
Messager d'argent
Messager d'argent
boulga

Masculin
Nombre de messages : 2431
Age : 61
Localisation : Saint Etienne
Véhicule (modèle cyl année) : Voyager TD Se 1995
Date d'inscription : 08/05/2011

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMar 23 Aoû - 20:05

Juste une correction , Papyky... on voit un bourrelet ...pas un boulet...
Revenir en haut Aller en bas
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMar 23 Aoû - 20:16

Salut a toi, et merci de lire entre les photos.

Car peu de membres suivent, et comme moi et orthographe, on a toujours été des incompris.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Nosms2-1bed50

Mais il y a bien pire, quand le vois des messages.

A plus pour la suite, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... 7nains13


Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMar 23 Aoû - 21:09

La suite ??.

La dépose des transmissions (cardant)

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230023

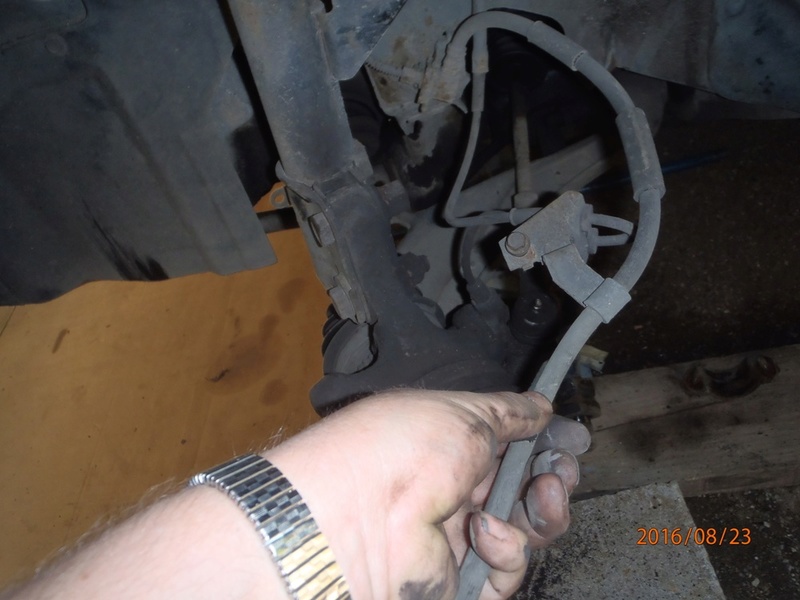

Et pour évité de cassé le câble du système ABS, qui est fragile, cela va vite d'avoir de la casse.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230025

Une petite vis en M6, douille de 10 Mm, et la sécurité en est garantie.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230026

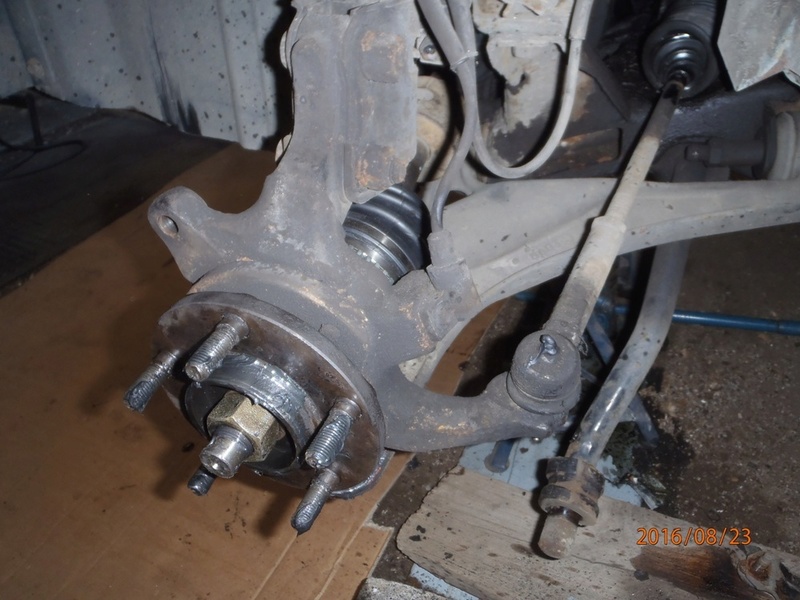

Les rotules de direction sont déconnectée de leurs bras, une goupille, pas toujours facile a retiré.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230028

La deux solution : l'arrache rotule, ou la masse, l'option est la masse en premier, et hop, c'est fait.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230027

Les vis de maintien les rotules de suspension sur les triangles, sont retiré (douilles de 21 & 22).

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230024

Pour aidé leurs sortie, (surtout si grippé, et donc sans graissage), un coup de burin plat, pour ouvrir l'alésage.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230029

Un levier (vieille barre de torsion suspension R16), et faire sortir la rotule, par des petits coup de masse.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230034

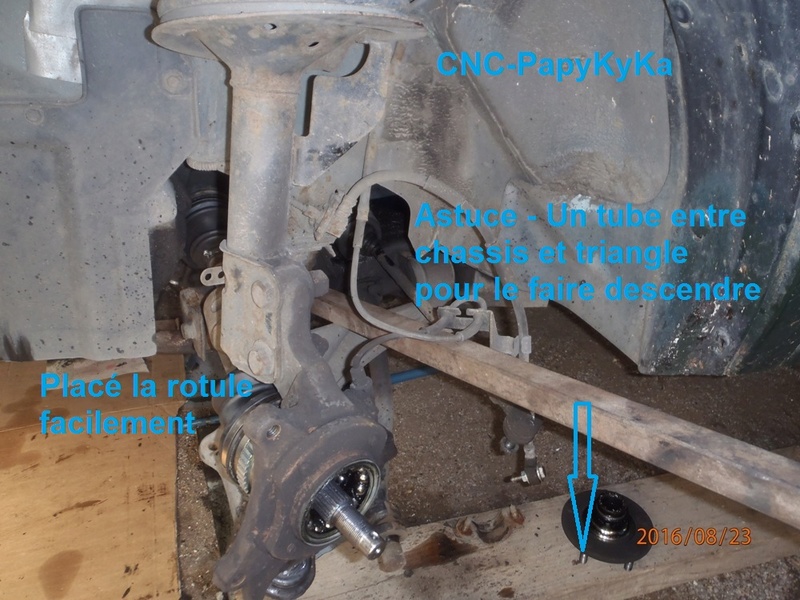

Reste a sortir les transmissions, en déplacent l'ensemble de amortisseur, parfois une cale de bois est utile,
Placé entre son corps et la caisse, surtout que cela est juste pour sortir la noix du cardant, du roulement.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230037

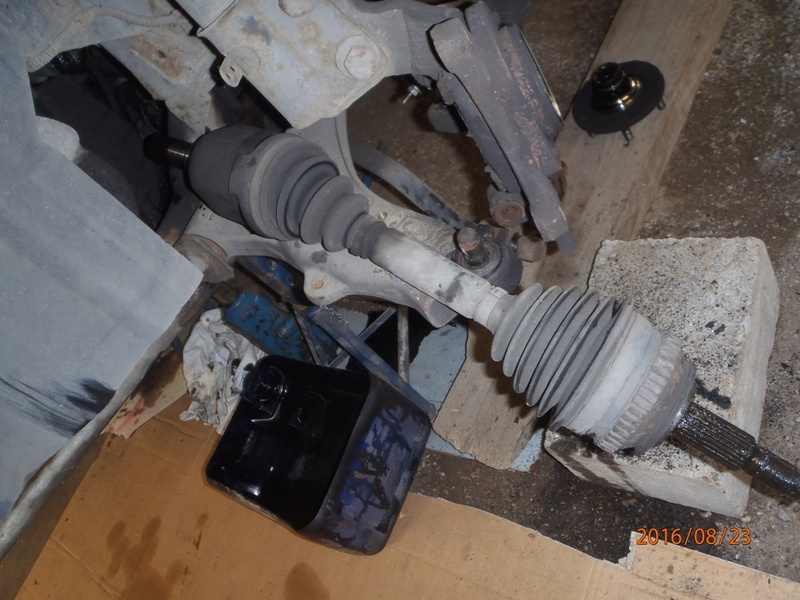

Le plus court est facile a sortie, coté gauche, rien ne retient coté sortie différentielle de la boite a vitesses.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230035

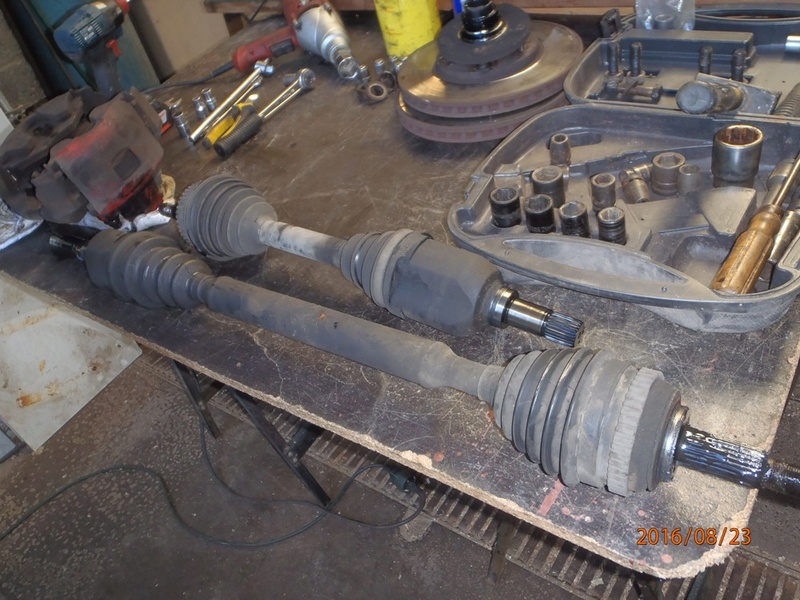

Par contre coté droit, plus lourds et l'arbre coté boite est plus long, et comprend l'engrenage du capteur de vitesse.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230036

Restera a remplacé les noix extérieur, pas qu'elle sois mauvaise, mais a ce Km, serais bien non ??.

A plus pour la suite, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Logo_p11
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
Mr.Z
Fait ses preuves
Fait ses preuves
Mr.Z

Masculin
Nombre de messages : 20
Age : 37
Localisation : 53110
Véhicule (modèle cyl année) : Voyager s2 awd 1992
Date d'inscription : 14/08/2016

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMar 23 Aoû - 23:19

La grande classe !!! Bon boulot!!....on attend le remontage
Revenir en haut Aller en bas
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMer 24 Aoû - 10:45

La suite.

Remplacement d'une des rotules de suspension, car la droite, il y a un peu de jeu, cache supérieur est cassé et l'eau est rentrée.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230045

Comme j'ai récupéré ceux de mon donneur, qui a 288.xxx Km, Pas d'€€€€€ a sortir.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230041

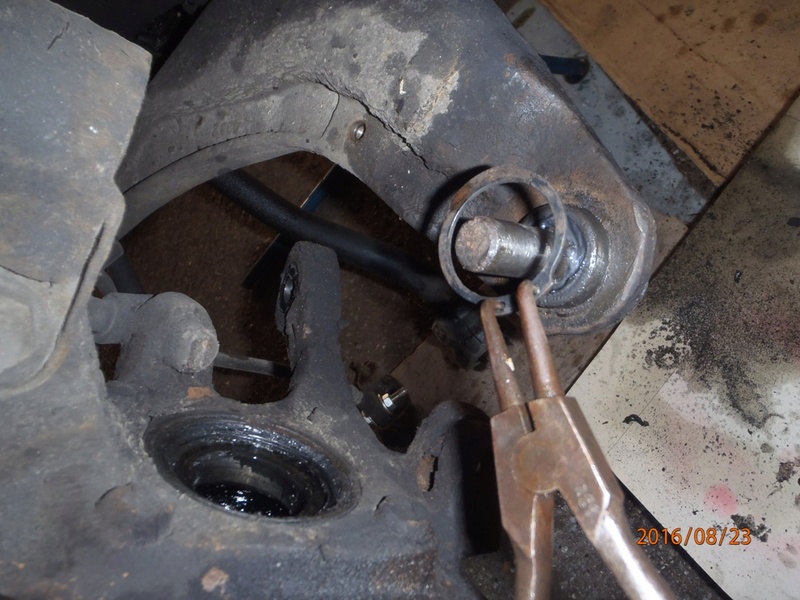

Extraire le clips sous le cache poussières, avec une petite presse a vis, de ma fabrication.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230043

Deux bouts d'acier de grosse section, 50/30 et 4 bagues tournée suivent les dimensions des rotules.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230044

Sans oublier de la graissé au MoS², et profité de faire les directions aussi.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230042

Sans cette 'presse', il faudrait sortir le triangle complet, pour la retiré sur une presse d'atelier,
De ce fait les réglages de géométrie serais a refaire, et comme je n'ai pas démonté les vis des amortisseurs,

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230046

Cela ne sera pas utile de le faire, mais pour prévenir une usure des pneumatiques, je ferais faire le contrôle.

A bientot, pour la suite, PapyKy et ses assistants RIP.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Sepky_10
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMer 24 Aoû - 15:43

La suite, mais pour qui !!!.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230065

Retiré la noix est facile, quand le CTC est écarté, avec un coup de massette.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230051

Bien nettoyer la pose du flexible, et le placé, ainsi que la noix sur les cannelures, un coup sur le bout d’arbre.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230050

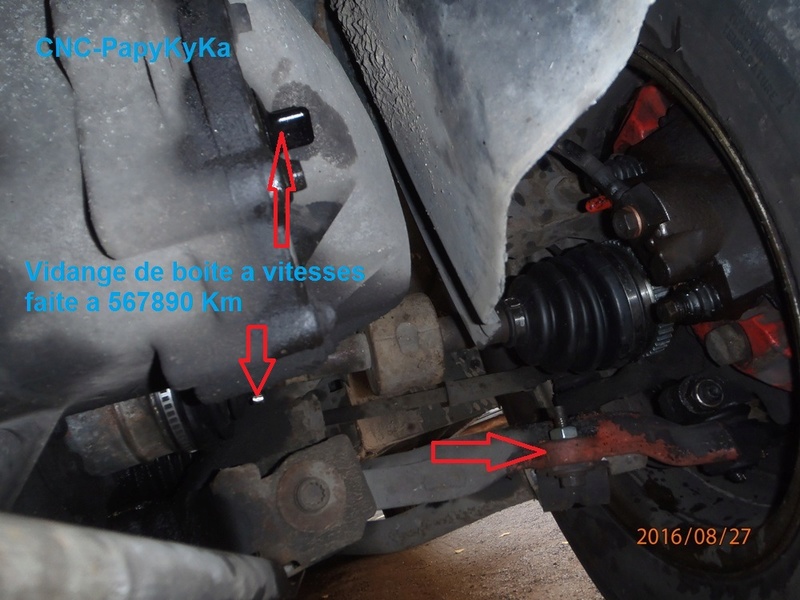

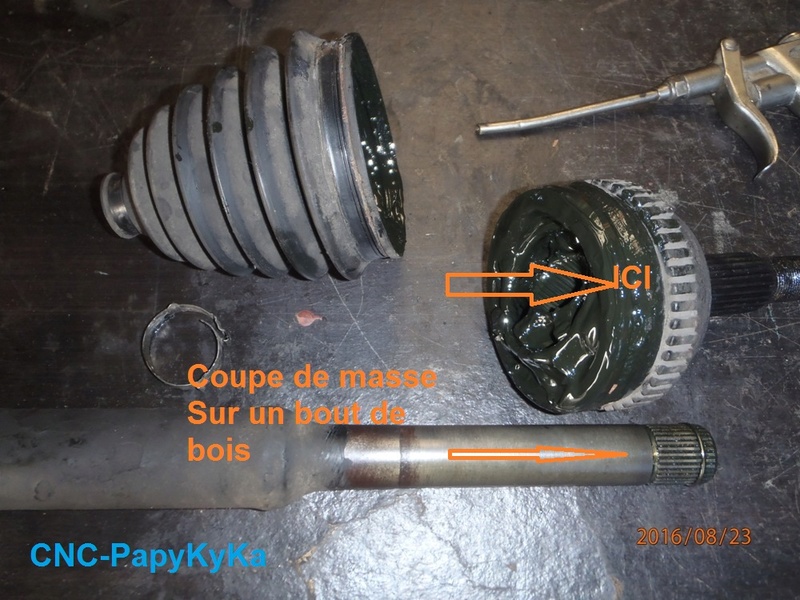

L'autre coté boite, est nettoyer et graissé, la pose du bourrage sur le carter différentielle aussi

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230052

Car si pas graissé, c'est coup sur une fuite d’huile de boite a vitesse, car usure par grippage.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230067

Replacé la rotule de suspension a sa place, et ne pas oublier de la graisse, pour un démontage futur.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230053

Nettoyage des poses du joint du roulement sur le moyeux, mais aussi sur le pote fusée,

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230066

De la graisse (Pompe pour évité les saletés), assez, mais pas trop.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230054

Placé sur cannelures et rondelle, écrou serre a la main, pour évité de forçage.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230055

Pré-serrage, car le blocage sera fait, (douille de 32 Mm a six pans de bonne qualité) quand le véhicule est sur ses roues, Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Serrag11

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230059

Replacé le boulon graissé, pour évité le grippage au prochain démontage,
Cela n'est pas facile de repositionné dans l'encoche de la rotule, et le serrer.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230060

Refixé le câble de l'ABS, et positionné le flexible de frein vers l'avant.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230056

Replacé rotules de direction et serré pas trop fort, et placé une goupille.

Voila ce qui termine des transmission (cardant), A ++, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Cnc-p121
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMer 24 Aoû - 18:52

La suite.

Remontage disques et support de plaquettes sur le porte fusée.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240010

Passage de dégraissage, (huile de protection anti-rouille), et souflage air comprimé.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240015

Un coup d'abrasif pour terminé le travail, car trace de colle des sacs plastique.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240017

Dépose des vis de guidage des étrier sur leurs supports.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240012

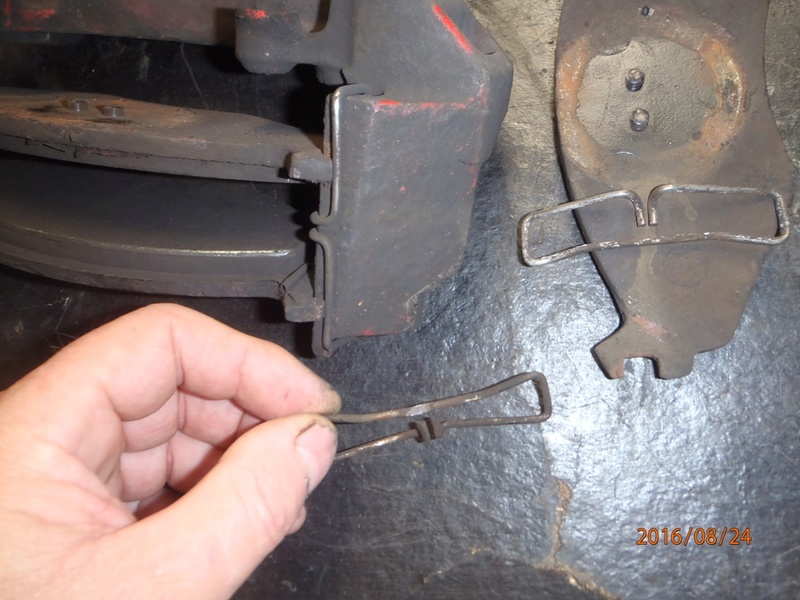

L'une des agrafes des maintien des plaquettes est passé sous la pose d'une des plaquettes et est usé.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240011

Heureusement que j'ai récupéré une en bonne état, sur mon donneur.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240013

Un bon coup de brosse de fer, et un passage de lime, pour en retiré les bavures et rouille.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240014

L’agrafe ce positionne  dans la partie haut du support, coté qui est libre quand l'on freine.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240016

Le placement des plaquettes est facile, et doivent coulissé librement.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240018

Les disques sont placé sur les moyeux, et maintenu en place par 2 écrous de roue, avec une épaisseur.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240019

Les vis des supports d'étrier, sont serré correctement, pour tout mettre en place.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Couple10
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Ensemb10


A plus, pour les remises en état des étriers, A++, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Cnc-p122


Dernière édition par PapyKy le Jeu 25 Aoû - 14:32, édité 1 fois
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMer 24 Aoû - 19:59

La suite.

Démontage des étriers,

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240025

Sortir les cylindres est relativement rapide, avec l'aide de l'air comprimé.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240023

Seulement l'un des purgeurs fait de la résistance, clef de 3/8 pouce, (9.52 Mm) et malgres cela résiste,
Donc les grand moyen, la chauffe et la pince 'gripp', après une chauffe, cela est venu, le purgeur a bien souffert.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240024

Passage de la brosse de fer rotatif, a l'air comprimé, pour enlevé les crasses, et c'est propre.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240020

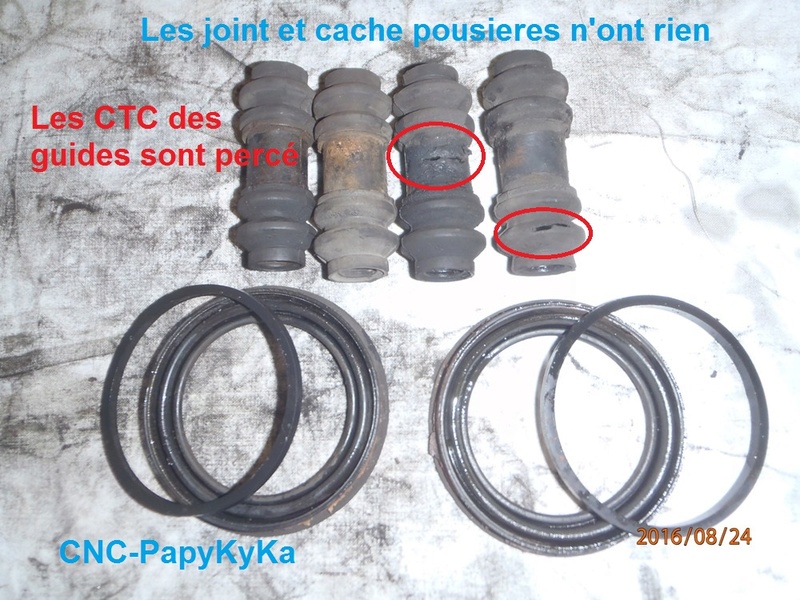

Les joints des cylindres, sont intacte, seule les manchons de guidage sont percé.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240021

Les guides sont passé a l'abrasif fin et imbibé de pétrole, les cylindres ont subit le meme sort.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240022

Mais petit contretemps, je ne retrouve plus mon tube de graisse pour leurs remontage.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P6040010

++++++++++ Une adresse sur la toile ++++++++++++
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Images?q=tbn:ANd9GcQZhqJUjZ20P4UrcGrpiJLmmvv3BrxaxireE9-GVqjT0w3mYHsE Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P6040011


Donc allez en acheté demain, Marc va venir demain pour me dépanné, Merci a lui, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Cnc-p124


Dernière édition par PapyKy le Mer 24 Aoû - 23:02, édité 1 fois
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
Invité
Invité
avatar


Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMer 24 Aoû - 21:29

beau travail Papy !!
Revenir en haut Aller en bas
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMer 24 Aoû - 22:03

Merci a toi, BelMeca.

C'est un métier, cela a été mon travail pendant 20 ans, dans un atelier du losange.
Donc pour moi, c'est de la routine, ou j'ai quand meme fini comme 'chef d'atelier'.

Faut dire que cela dans les bonnes années ou l'électronique arrivais seulement,
Avec leur valise 'Sun', une misère, NON ??  et pas de regrets.

Et suis parti pour un salaire de 30% en plus, Donc....

A plus, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... 7nains17
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyJeu 25 Aoû - 14:14

La suite.

Le reconditionnement des cylindres (étrier de frein).

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250010

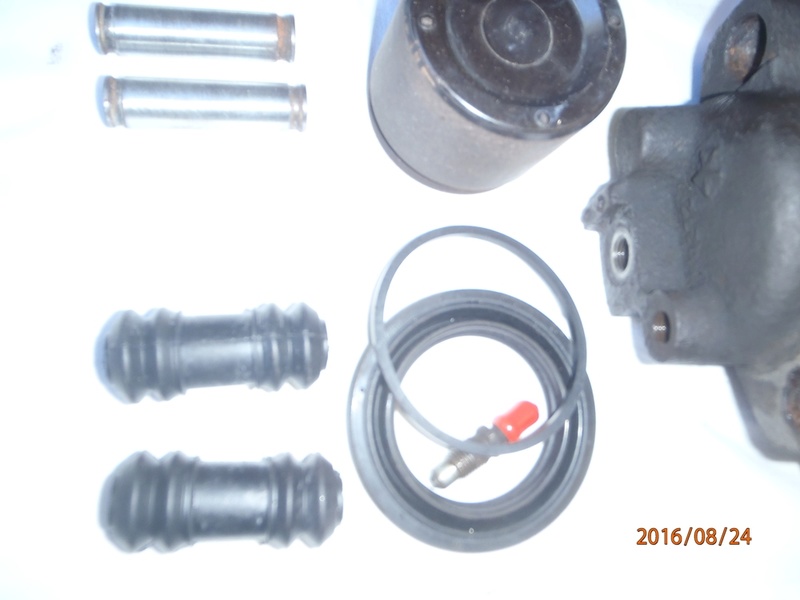

J'ai tout le matho's, pour le reconditionnement des étriers, de la graisse silicone, vaseline, purgeurs neuf.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250011

Quoi que les joints cuivre pour les flexibles, sont pas juste, bonne épaisseur,
Mais alésage de 10 au lieu de 7/16(11.1 Mm), et oui, chez mon fournisseur, il me dit toujours, toi et tes US.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250012

Les purgeurs sont bien du 3/8 (9.52 Mm), mais de modèle différent, les joints cuivre alésée a 11.15 Mm.
Le petit tour 'chinois' a encore fait sont travail, Eh oui, faut du Matho's, pas donné a certaine personnes.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250013

Les alésage de guides de maintient, sont dérouiller a l'abrasif sur lapidaire pneumatique, car bien sale au vu des CTC retiré, et percé.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250014

Coté pose fixe des plaquettes aussi, est repoli, encore de la rouille bien collée.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250015

Cela est bien mieux, si pas fait, cela ferais que la pédale sois molle, pendant des centaine de Km.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250016

Les guides de maintient, et leurs CTC sont monté a la vaseline généreusement, et coulisse bien, pas facile a placé correctement

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250017

Les joints interne carré, et cylindre sont monté a la graisse pour frein, mais mon fournisseur,
N'en n’ayant plus de tube 'ATE', ma donné une petite dosette, mais je vais en re-commandé, m'a-t-il dit.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250018

Les caches poussières sont lubrifiée a la vaseline, et placé correctement, pas facile être bien placé,
Bien regardé si quand le piston sort, le joint ce place correctement, sinon l'eau va rentré, et grippage future.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250019

Il reste maintenant a les montés sur le véhicule, A plus, PapyKy, qui a pris sont temps pour le faire correctement,
C'est bien pour cela que pas mal de 'Garagiste', ne le font pas ou plus, trop de temps.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... 7nains18
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyJeu 25 Aoû - 16:50

(\__/)
(='.'=)
(")_(")
 Vous dit salut .

Certain diront, oui je sais, encore ce PapyKy et ces 'trucs', pourquoi un étrier rouge et un noir.

Ce n'ai pas parce que je suis daltonien, mais que, c'est celui-ci vient de mon donneur.
Vous remarquerais aussi que l'un des support des étriers est aussi rouge.

J'ai repris ceux qui était en meilleur état, et que la couleur.......je n'en .....

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8240026

C'est que, j’aurais put sablé l'ensemble, comme certain le fond, mais que pour moi,
Mon GV, est un véhicule, et que celui-ci, doit me déplacé ou je veux et quand je veux,
Et me coûté le moins chers possible, Point a la ligne.

Pour moi, la voiture pour frimé, est le gouffre dans le ménage,
Et que celui-ci sera....Peut-être le dernier, car je suis a la retraite, et pas envie dans changé,
Et compte bien en faire un 'oldtimer', comme dise les Américains, pas de chance pour moi,
La loi a changer en Belgique, et les 25 ans requit sont passé a 30 ans, donc encore quelque années a tiré.

Bien a vous, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250020
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
stef 240
Forumeur niveau 5
Forumeur niveau 5
stef 240

Masculin
Nombre de messages : 318
Age : 54
Localisation : LUSANGER 44590
Véhicule (modèle cyl année) : GRAND VOYAGER 2L5 CRD LX 2002-JEEP CHEROKEE XJ 1997-VOLVO 245 GL 1983-
Spécialisation auto : entretien de mes autos
Date d'inscription : 26/07/2016

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyJeu 25 Aoû - 17:07

Superbe tuto king

encore bravo pour toutes ces explications super
Revenir en haut Aller en bas
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyJeu 25 Aoû - 21:37

Salut a toi Stef.

Oui, cela était de la routine, et l'ont n'oublie pas, car pour celui qui fait cela a longueur d'année,
Cela ce fait sans réfléchir, mais il faut quand meme le matho's, pour le réalisé, et de la place.

Pour un homme qui passe sa vie dans un appartement, c'est pas possible,
Et est obligé de recourir a les professionnelles de l'automobile, est c'est souvent un salaire qui fou le camp.

C'est pour cela que beaucoup, change de véhicule tout les 36/48 mois, ne font rien sur leur auto,
Pas entretien, juste ce qui est prévu par le constructeur,et paye un forfait toute leur vie.

Mais pour moi, je préfère roulé dans un gros véhicule, acheté bon marché, et l'usé a la corde.
Ce GV, acheté a un peu moins de ces 10 ans a 380.xxx Km, 1er propriétaire une PME, donc avait fait 38.000 / ans,
Avec une boites a vitesses, qui sois disant a remplacé, et que le garage aurais repris pour la croûte de pain,
Avec en prime l'achat d'un nouveau véhicule et la croûte c'est moi qui lui ai donné avec 500 € de plus,
Et cette boite est toujours sur le véhicule sans avoir rien fait,
Juste des vidanges répété, et ajout de MoS², la loi de ma mécanique, le changement des lubrifiants a temps.

Et il me revient a moins de 500/600 € / ans, l'assurance et taxes me coûte plus que cela.

Mais cela est sûr que ce fut mon métier plus de 20 ans, A bientot, PapyKy.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Voyageur-achat-14-640x480--31a8b9a
Le jour de sont achat, en 2004.
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyJeu 25 Aoû - 22:24

La suite et fin.

La repose des étriers, c'est deux vis en M8, c'est simple a remettre en place.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8230016

Pas plus que les flexibles, avec de bon joint cuivres, ouvrir le purgeur et laissé le 'Dot4',
De sortir, de ce tube, plongé dans du liquide, et referme le purgeur, après la disparition des bulles d'air,
Le tube transparent doit être dirigé vers le haut, et quand..... plus de bulles, refermé purgeur,
Bien sur il faut être sûr avoir de liquide de frein, sur le reservoir du MC (Maître Cylindre),
Le purgeur est toujours au point le plus haut de l'étrier, CQFD, (Ce Qu'il Fallait Démontrer).

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8250021

Cela des deux coté, et c'est presque la fin, replacé les roues, remplir la boite a vitesses,
Reposé le véhicule sur ces roues, remettre en place la barre de stabilisation,
Re-bloqué, les roues, les écrous des transmissions, a leurs couple, et faire un petit essais sur route.

Les premiers freinage est spongieux, rodage des disques et plaquettes,
Mais 5 Km, plus tard, tout est de nouveau des plus normal.

Sans faire de purge, juste refait le niveau du 'Dot4', Oh pas pas plus de 100 grammes.

A plus pour d'autre réparation, PapyKy qui fait des 'trucs' et des 'modif'.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Logo_p12
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptySam 27 Aoû - 15:45

Hello a tous.

Pas de commentaire
, cela est étonnant de la part de certain.

Dépose d'une roue ce matin, pour voir et resserré l'ensemble.

Petit bruit d'un coté, et une des vis du CTC coté triangle, avais l'avais lâché,
Je m'en doutais car au serrage, la vis avais été molle en fin de serrage,
Donc pose en plus d'un écrou sur chaque vis de fixation (M10).

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8270014

Et une autre constatation, c'est que après quand meme quelque Km, 4 fait pour l'essais,
Les plaquettes ne pose pas encore sur toutes leurs surface.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8270012

L'on vois bien encore les tries de rectification sur les disques, malgres les précautions prise.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8270011

Donc, pas demandé si l'on ne fait pas le ménage, comme beaucoup, pour enlevé les rouilles,
Sur les poses de l'ensemble de maintien des garnitures de frein.

Cela est bien la preuve que quand l'ont change des garnitures de frein (AV et/ou AR),
que l'on croit, avoir a purgé le circuit hydraulique, encore plus l'on fait les deux,
Alors que cela est normal et passe a la normal qu’apprêt avoir roule plus de 50 Km.


A plus, mais surement plus aussi complet, si pas plus de lecteur de mes tuto's, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Papyky30

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P8270013
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
yomanae
Voyageriste classe 3
Voyageriste classe 3
yomanae

Masculin
Nombre de messages : 838
Age : 49
Localisation : LA ROCHE SUR YON
Véhicule (modèle cyl année) : PONTIAC TRANSSPORT V6 3.1L / Dodge Caliber SXT / PONTIAC TRANSSPORT 2.3L GPL/1000 Virago/side 1000 GTR/125 VT pour ma femme
Spécialisation auto : Faire moi-même ma mécanique.
Date d'inscription : 19/12/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyDim 28 Aoû - 9:54

Beau travail mais jai compris pour la purge.😕
J'ai voulu hier faire la même chose car lors d'un essai j'ai entendu comme un bruit de ferraille . En effet plus de plaquettes, disques dans un salle état,  caoutchouc mort et les plaquettes fournies avec l'achat de la voiture ne sont pas les bonnes.
donc tout remonter et je vais regarder sur l'autre ponpon si ce n'est pas en meilleur état.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... 20160820
Revenir en haut Aller en bas
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyDim 28 Aoû - 13:18

Bon dimanche yomanae.

Oui cela c'est vraiment mort, disques et plaquettes,
Il n'y a pas de témoin sonore comme sur les Voyager ??.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Capteu10

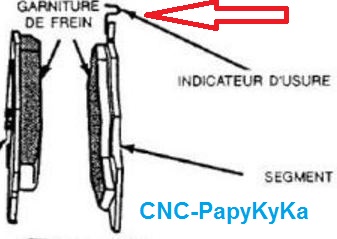

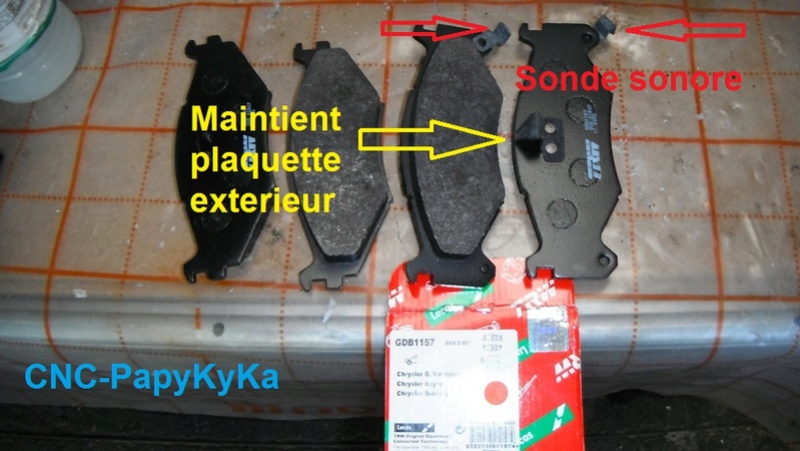

C'est un ressort qui arrive sur la face du disque, et produit un son fort strident,
Quand il faut remplacé les plaquettes, le probleme est que.....

Les plaquettes intérieur use moins, et cette sonde est sur l'extérieur a celle-la.

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Dscf1410


A plus que, PapyKy.
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
yomanae
Voyageriste classe 3
Voyageriste classe 3
yomanae

Masculin
Nombre de messages : 838
Age : 49
Localisation : LA ROCHE SUR YON
Véhicule (modèle cyl année) : PONTIAC TRANSSPORT V6 3.1L / Dodge Caliber SXT / PONTIAC TRANSSPORT 2.3L GPL/1000 Virago/side 1000 GTR/125 VT pour ma femme
Spécialisation auto : Faire moi-même ma mécanique.
Date d'inscription : 19/12/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyDim 28 Aoû - 20:36

Si j'ai un témoin, il ne touchait pas encore mais au bruit j'ai vite compris. Je ferais une photo du disque il est bizarre.
Revenir en haut Aller en bas
boulga
Messager d'argent
Messager d'argent
boulga

Masculin
Nombre de messages : 2431
Age : 61
Localisation : Saint Etienne
Véhicule (modèle cyl année) : Voyager TD Se 1995
Date d'inscription : 08/05/2011

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyLun 29 Aoû - 21:43

PapyKy a écrit:
Salut a toi, et merci de lire entre les photos.

Car peu de membres suivent, et comme moi et orthographe, on a toujours été des incompris.





J'aime ce que tu réalise, tu nous en apprends beaucoup.. je me suis juste permis d'intervenir pour la compréhension, je connais ton orthographe, je ne m'en formalise pas..
Revenir en haut Aller en bas
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyLun 29 Aoû - 21:50

Merci a toi, PapyKy.
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
Invité
Invité
avatar


Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMar 30 Aoû - 9:26

PapyKy a écrit:
.../...

A plus, mais surement plus aussi complet, si pas plus de lecteur de mes tuto's, PapyKy.


Ça n'est pas parce qu'il y a peu de commentaires que tes tutos ne sont pas lus... ni suivis (la preuve) de plus en ce moment c'est les vacances et beaucoup les privilégient à l'entretien de leur voiture Rolling Eyes

En tout cas il serait dommage de ne plus en faire car au moins ça peut inciter ceux qui pensent qu'ils n'en sont pas capables de se lancer.

En tout cas il faudra un jour que je m'occupe des freins de mon S3, ce tuto et celui de Petit Loup qu'il a fait pour sa 300C me serviront.
Revenir en haut Aller en bas
PapyKy
V.I.P.
V.I.P.
PapyKy

Masculin
Nombre de messages : 11082
Age : 72
Localisation : Belgique - Ransart - Aéroport de Charleroi.
Véhicule (modèle cyl année) : . . S2 GV 1995 - 2.5TDI de 580.xxx Km Et toujours sont groupe d’origine S4 GV 2004 2.5 CRD de 313.xxx Km
Spécialisation auto : Ex mécanicien auto chez Renault. (20 ans) et roule en G V S2 depuis 2004 & S4 depuis 2017.
Date d'inscription : 03/10/2012

Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... EmptyMar 30 Aoû - 9:45

Merci a toi, Chrysler-29.

Pour cette encouragement et preuve que tu regarde mes post, A bientot, PapyKy.
Train avant, démontage et révision, Frein, roulement, rotule, transmission.... P6120113
Revenir en haut Aller en bas
http://cnc-papykyka.xooit.be/index.php
Contenu sponsorisé




Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty
MessageSujet: Re: Train avant, démontage et révision, Frein, roulement, rotule, transmission....   Train avant, démontage et révision, Frein, roulement, rotule, transmission.... Empty

Revenir en haut Aller en bas

Train avant, démontage et révision, Frein, roulement, rotule, transmission....
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» achat train avant de tricycle
» Trike> train avant > vibrations dangereuses
» Info : train avant trike // vélomobile
» Conseil achat train avant ebay motors
» clé pour rotule train avant ,?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des minivans Chrysler Voyager et caisses US :: Les Voyager Série 2 (1991-1996) ES-
Sauter vers:
