voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Empty
MessageSujet: voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v"   voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" EmptyMar 5 Mai - 19:42

bonjour je voulais vous mettre un tuto d'un changement de distribution sur chrysler voyager 2.4 16v de 2001 mes comme je n'arrive pas a mettre des photos et c'est galere je vous mes un lien de mon reportage qui se situe sur un autre forum

cdlt


http://www.forum-auto.com/pole-technique/mecanique-electronique/sujet624796.htm

cliquer pour voir le tuto

si sa peut aider certains
Revenir en haut Aller en bas
Eug87
2nd Administrateur
2nd Administrateur
Eug87

Masculin
Nombre de messages : 30054
Age : 68
Localisation : Isle (87)
Véhicule (modèle cyl année) : G V 3.3L 1993 (vendu) - Voyager 3.3L 2001 (vendu) - Fiat Freemont - Peugeot 404 Plateau 71 - Renault 4L 72
Date d'inscription : 20/10/2009

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Empty
MessageSujet: Re: voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v"   voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" EmptyMer 6 Mai - 9:15

Merci pour ce tuto que je me suis permis de remettre sur le forum, plus facile à suivre.

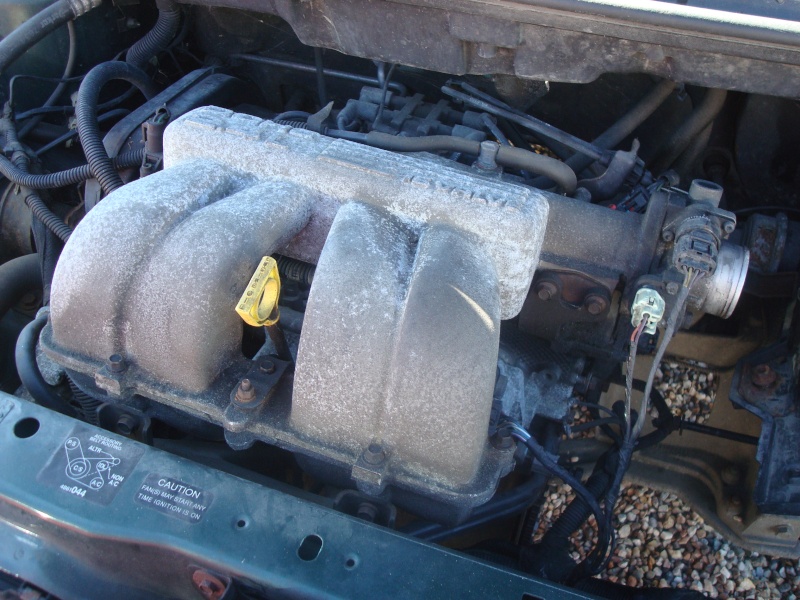

salut a tous je vous présente aujourd’hui un tuto de remplacement d'une courroie de distribution sur un chrysler voyager 2001 2.4 16v essence

(pas de grand proprio de chrysler voyager mes sa peut aider les dernier possesseur de chrysler voyager)

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Dsc05832

La première étape est de retirer le couvercle de courroie de distribution supérieure.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_upper_timing_belt_cover_vkb4_sbe8

la deuxième étape est de lever l'extrémité avant du véhicule et de retirer la roue avant droite ; retirez les boulons qui maintiennent le garde-boue inférieur en place et enlevez le garde-boue du véhicule.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_lower_dust_shield_h0ww_ng10


Ensuite, déserrez les boulons de retenue supérieurs et inférieurs de l'alternateur.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_loosening_lower_power_steering_bracket_bolt_jdeb_y3tl

Déserrez la courroie de l'aternateur en tournant la visse d'ajustement dans le sens contraire des aiguilles, enlevez la courroie de l'alternateur.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_loosening_alternator_belt_xnwo_ikwo

Ensuite, déserrez les deux boulons supérieurs de retenue de la pompe de direction assistée ; l'un est présenté sur cette image, le second boulon est de l'autre côté dela pompe.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_loosening_power_steering_adjusting_nut_0wv8_a2lo

Ensuite, déserrez le boulon de retenue inférieur du support de la pompe de direction assistée comme indiqué sur l'image ; déserrez la tension sur la courroie en tournant la visse d'ajustement dans le sens contraire des aiguilles, enlevez la courroie de direction assistée.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_loosening_lower_power_steering_bracket_bolt_jdeb_y3tl

Retirez le boulon de retenue du compensateur harmonique (poulie vilebrequin)

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_harmonic_balancer_bolt_yszx_hl7s

Pour retirer le compensateur harmonique, il est nécessaire d'utiliser un extracteur spécial pour vehicules Chrysler ; cet outil est fourni avec une pin ronde en métal qui doit être insérée au centre du vilebrequin pour être un support pour l'extracteur du compensateur harmonique.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_installing_harmonic_balancer_tool_pin_d1ew_hn90

Ensuite, retirez le compensateur harmonique AKA amortisseur de vibrations en utilisant l'extracteur 3-mâchoire similaire à celui présenté sur l'image.

NOTE: Empêcher le moteur de tourner lorsque vous essayez de retirer la poulie du vilebrequin.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_harmonic_balancer_3en5_s5ht


(COMME JE N'AVAIS PAS L'OUTILS SPECIAL JE LES RETIRER AVEC UN EXTRACTEUR 3 GRIFFE (extracteur de roulement)



Enlevez la poulie du tendeur de courroie serpentine.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_serpentine_belt_idler_pulley_35ns_wkv7


Retirez les boulons qui maintiennent le couvercle de courroie de distribution inférieur en place et enlevez le couvercle du véhicule.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_lower_timing_belt_cover_yp41_5872

Tournez le moteur très lentement et alignez les marques de synchronisation du vilebrequin sur les marques indiquées sur l'image.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_lower_timing_belt_alignment_marks_qais_16rk



Tournez les arbres à cames très lentement dans le sens des aiguilles à l'aide d'une clé ; si vous sentez qu'une des soupapes pourrait toucher un piston lorsque vous tournez l'arbre à cames, stoppez et tournez l'arbre à cames dans le sens contraire des aiguilles jusqu'à ce que vous ayez aligné les marques de synchronisation comme indiqué sur l'image.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_tdc_camshaft_alignment_marks_vwwj_said

Faites glissez le capteur attaché à l'avant du support du moteur.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_sensor_6k3f_z3tk

Avant d'essayer de retirer le support avant du moteur, placez un cric avec une pièce de bois au-dessus sous le carter d'huile pour supporter le poids du moteur lorsque vous retirez le support du moteur ; le cric va devoir rester en place jusqu'à ce que le support du moteur soit réinstaller sur le véhicule.
Enlevez les 3 boulons qui attachent le support avant du moteur au corps du véhicule.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_front_engine_mount_bolts_ezir_w3nw


Enlevez le boulon supérieur (indiqué sur l'image) qui attache le support avant du moteur au support de montage à l'avant du moteur ; enlevez le second boulon et écrou et retirez le support avant du moteur du véhicule.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_upper_bolt_on_front_engine_mount_qbh6_heuv

retirez les boulons qui attachent le support de montage avant du moteur et enlevez le support du véhicule.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_removing_front_engine_mount_bracket_un67_4fkb


Pour rendre l'installation due la courroie plus aisée, vous allez devoir utiliser deux clés allen comme indiqué sur l'image ; l'une pour éloigner le tendeur de courroie de distribution de la courroie et la seconde petite clé allen pour maintenir le tendeur de courroie de distribution dans sa position verrouillée.

Installez la nouvelle courroie de distribution en commençant sur le pignon du vilebrequin dans le sens des aiguilles suivi de la pompe à eau, idler, arbres à cames et pour finir le tendeur (indiqué sur l'image).

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_installing_new_timing_belt_v6xd_6jq2

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Tuto_d20

Une fois la nouvelle courroie installée, checkez pour vous assurez que les marques de synchronisation sur le pignon du vilebrequin et sur les arbres à cames soient alignées correctement ; si c'est le cas, retirez la clé allen du tendeur de courroie de distribution pour lui permettre de fonctionner ; tournez le moteur lentement, à la main, de deux tours complets et checkez les marques d'alignement une nouvelle fois

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_crankshaft_tdc_timing_mark_with_new_timing_belt_installed_keqd_j3sz


Voici à quoi ressemblent les marques d'alignement sur les arbres à cames avec la nouvelle courroie de distribution installée.

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_camshafts_alignment_marks_with_new_belt_installed_l07v_bps7

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" 1997-2000_caravan_and_voyager_installing_harmonic_balancer_with_special_tool_5q99_bbzs


Installez les composants restants dans l'ordre inverse du démontage

ps : je ne suis pas responsable si vous essayer de remplacer votre distribution sans aucune connaissance

__________________________________________________www.minivanchrysler.com
.
J'en connais un qui est con comme la lune !!!_________________Vous avez un Chrysler Voyager !!!
Et il n'a jamais d'éclipse ..._______________________________Alors venez nous le présentez
(Les brèves de comptoir)_________________________________________Cliquez ICI

SVP : Pensez à faire un retour d'info ... __________________  voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Sans_t10 - voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Sans_t11 - voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Attent10
Cela aidera d'autres membres.
Revenir en haut Aller en bas
chrisgrandvoyager
Voyageriste classe 5
Voyageriste classe 5
chrisgrandvoyager

Masculin
Nombre de messages : 1098
Age : 49
Localisation : paris
Véhicule (modèle cyl année) : S4 2,8 crd limited de 2008 avec 165000kms
Spécialisation auto : Aucune mais je suis là pour apprendre et si on peut aider,avec plaisir!
Date d'inscription : 03/10/2012

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Empty
MessageSujet: Re: voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v"   voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" EmptyMer 6 Mai - 10:27

Super tuto,je pensais pas que c'était si compliqué.bravo pour le boulot. Yes Yes Yes
Revenir en haut Aller en bas
mr.yosie
Forumeur niveau 4
Forumeur niveau 4
mr.yosie

Masculin
Nombre de messages : 270
Age : 30
Localisation : troyes
Véhicule (modèle cyl année) : chrysler voyager S3 2.4 16v , un S2 TD 1994 et honda civic aerodeck 1.4is
Spécialisation auto : mécanique sur japonaise ! auto.jap.part
Date d'inscription : 16/03/2015

voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" Empty
MessageSujet: Re: voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v"   voici un "tuto remplacement de la courroie de distribution chrysler voyager 2.4 16v" EmptyMer 6 Mai - 18:32

merci d'avoir pris le temps de remettre le tuto complet avec photo sur votre forum

si sa peut aider certains...

non se n'est pas plus compliquer que une autres voiture
