 Tuto: Culasses S3 sur S2

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 0:12

Le but de la manoeuvre étant de fiabiliser un moteur de S2 à moindre frais avec des culasses d'occasion plus abordables qu'un kit complet avec culasses neuves.
Nous savons tous dans ce forum que les culasses de S2 ne sont renforcées qu'à partir de 95 et que toutes celles d'avant sont plus fragiles.Ceci étant beaucoup dans ce forum peuvent confirmer avoir fait plus de 300000 kms avec des culasses d'origine alors que certains leur donne une durée de vie de 150000 voir moins.
Le moteur VM est un moteur de conception ancienne.Une conduite sportive ainsi qu'une mise en température trop rapide sont les causes les plus courantes de casses de ces culasses.A l'inverse,une conduite coulée "sur le couple" et un entretien rigoureux peut faire qu'il est courant de voir certains compteurs dépasser les 500000kms.

Le but de ce tuto est de montrer les modifs pour adapter des culasses de S3 sur un bloc de S2.
Pourquoi?parce que les S3 ont des culasses renforcées (avec un insert au milieu des 2 soupapes) et que les culasses de S3 sont plus faciles à trouver sur le marché que des culasses de S2 renforcées montées en après vente.
Qui veut dire renforcées ne veut pas dire indestructibles.
Donc même après le montage de ces culasses, vous n'êtes pas exempt de modifier votre conduite afin de les préserver.

Dans mon cas , c'est un S2 de 94 dont les durites étaient incompressibles à la main et ce à chaud.
Je vous épargne le démontage du moteur hors du véhicule.
Voici le moteur une fois sorti :

Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 0:24

Tuto: Culasses S3 sur S2 013
Revenir en haut Aller en bas
mystère 43
Mécano en OR
Mécano en OR
mystère 43

Masculin
Nombre de messages : 5389
Age : 55
Localisation : NORMANDIE
Véhicule (modèle cyl année) : Tundra SR5 TRD 5.7 I-force flex-fuel 484 ch -Yamaha Fx Svho 1.8 16v compresser
Spécialisation auto : Garagiste et passionné de mècanique
Date d'inscription : 25/04/2006

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 0:25

les culasses de S2 sont renforcer a partir du 02/94 et on des insert comme les S3  drunken
Revenir en haut Aller en bas
http://www.garagemorin-boos.com/
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 0:26

mystère 43 a écrit:
les culasses de S2 sont renforcer a partir du 02/94 et on des insert comme les S3  drunken

merci pour cette précision
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 0:29

Tuto: Culasses S3 sur S2 410
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 0:46

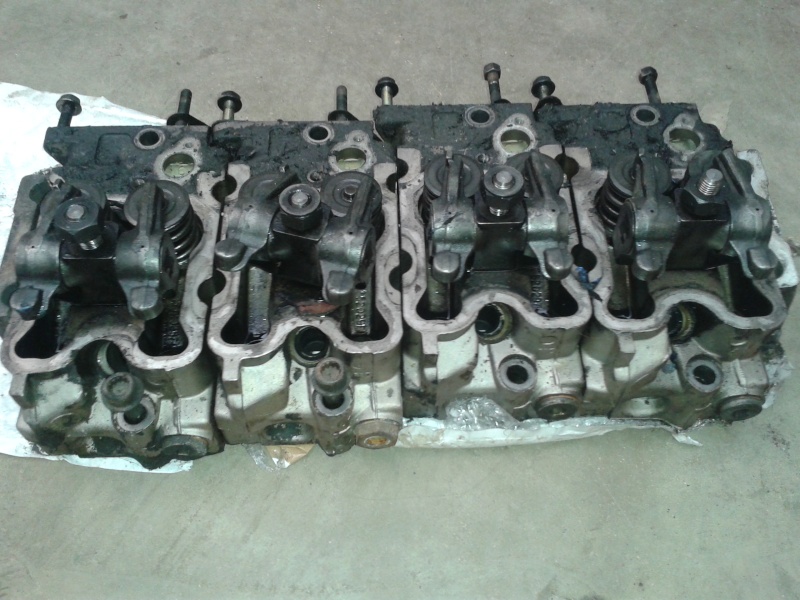

Dépose des culasses :

Tuto: Culasses S3 sur S2 911

Les 4 joints unitaires :

Tuto: Culasses S3 sur S2 9_510
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 22:10

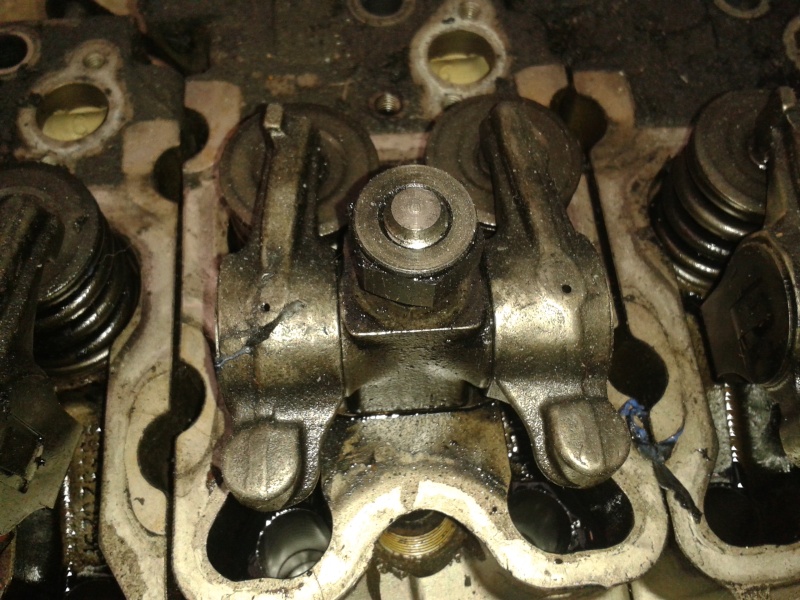

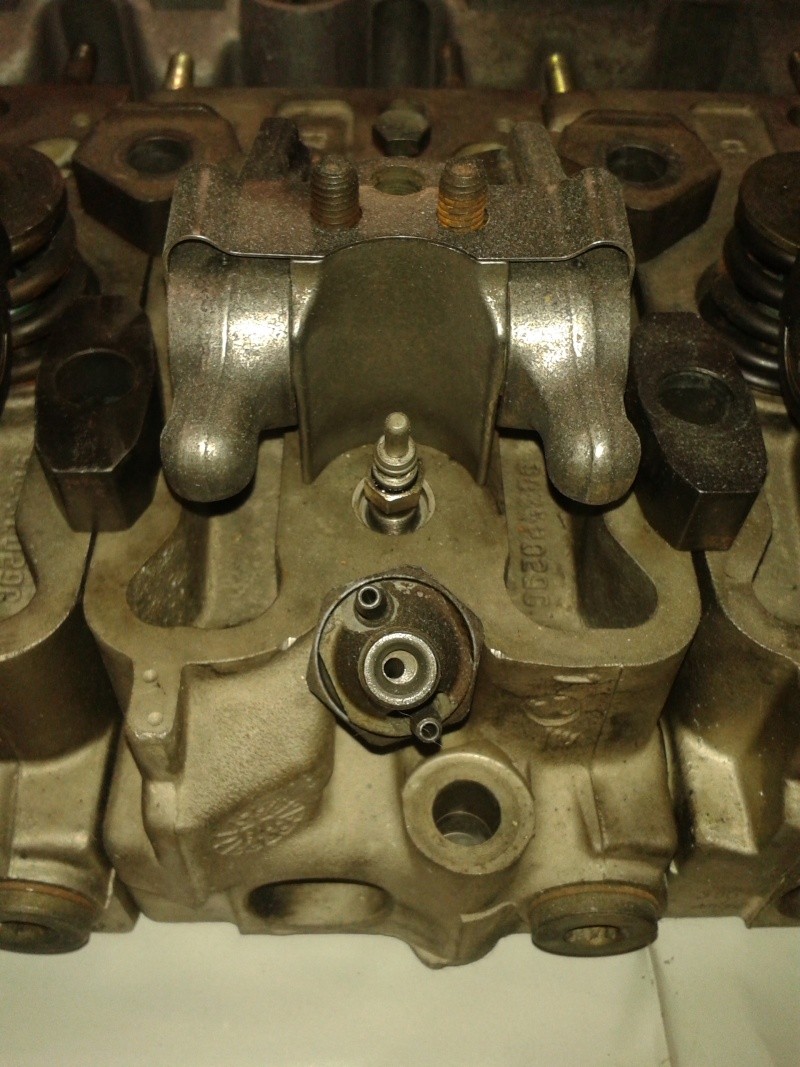

La fixation des culbuteurs du S2 (goujon central) :

Tuto: Culasses S3 sur S2 1010

Celle du S3 à 2 goujons:

Tuto: Culasses S3 sur S2 1210
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 23:53

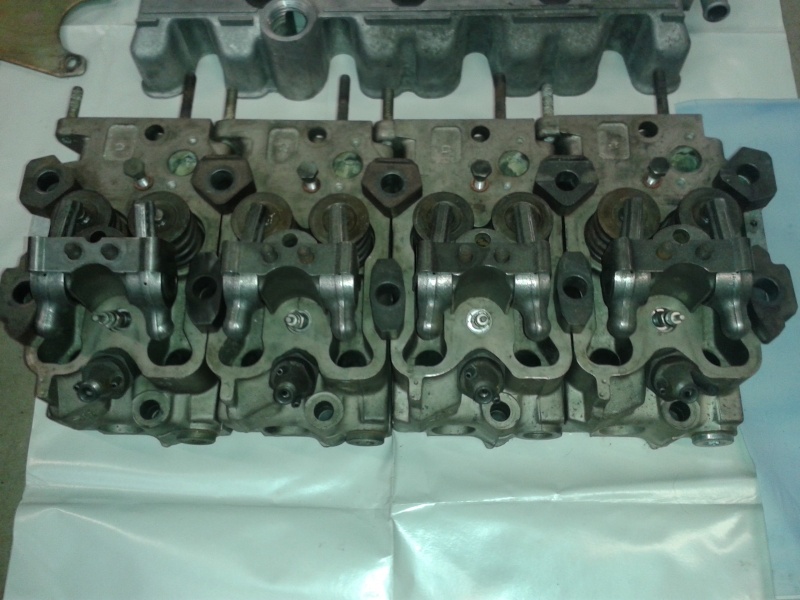

Les culasses de S3 (ou plutôt celle d'un cherokee 3.1td ce sont les mêmes) qui ont 115000kms.

Tuto: Culasses S3 sur S2 1110

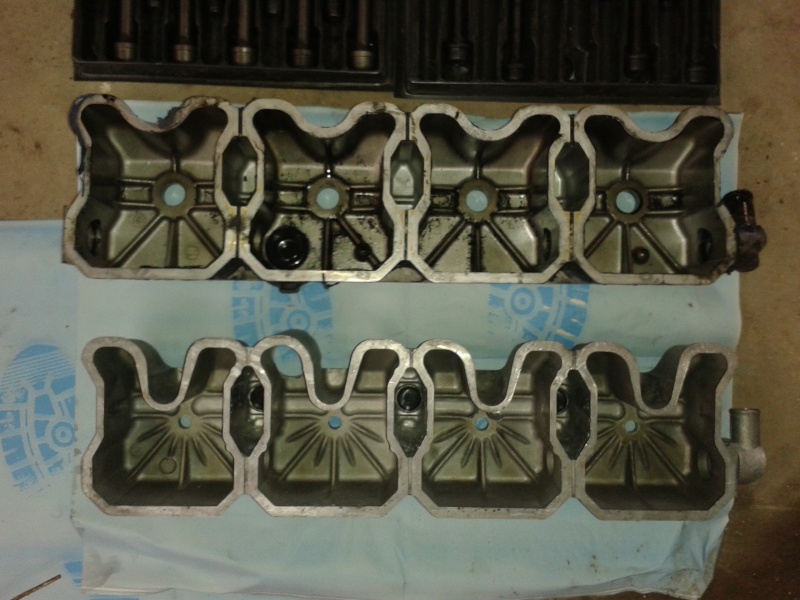

La différence entre les 2 couvre culbuteurs:

Tuto: Culasses S3 sur S2 1310
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyJeu 20 Fév - 23:58

Les entretoises aussi sont différentes.Celles de gauche sont celles du S2

Tuto: Culasses S3 sur S2 1411


Les inserts qui vont en lieu et place des bougies de préchauffage :

Tuto: Culasses S3 sur S2 1510
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:05

Les cales qui vont en bout des culasses extérieures.

Tuto: Culasses S3 sur S2 1710

Du fait du montage d'un joint metal multi couches celles ci se voit rectifier afin de monter sur le nouveau joint de culasse.Avec les  joints unitaires en fibre elles reposaient directement sur le bloc.

Nouveau montage:

Tuto: Culasses S3 sur S2 1810
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:15

Le nouveau joint de culasse :

Tuto: Culasses S3 sur S2 1910

Le joint de cache culbu de S2 en haut et S3 en bas.

Tuto: Culasses S3 sur S2 1610

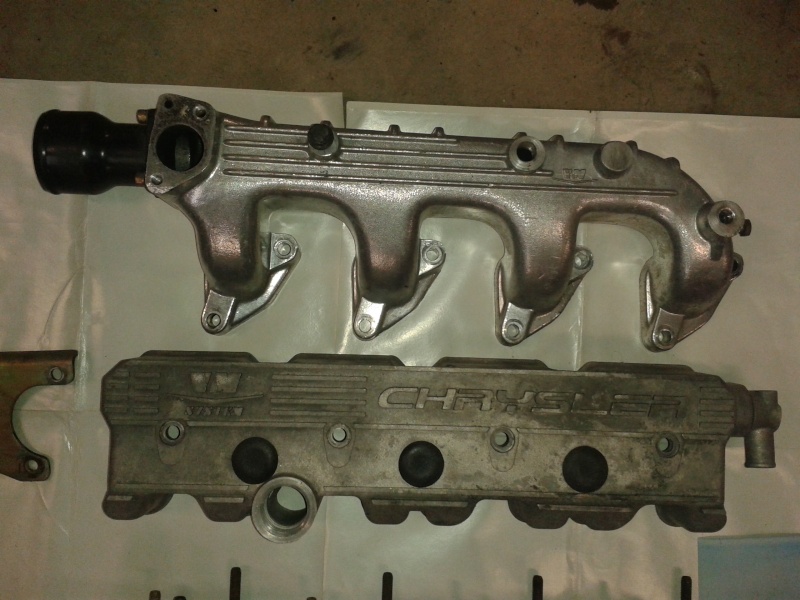

Les pièces une fois nettoyées :

Tuto: Culasses S3 sur S2 2010

Sur la dernière photo sur le cache culbu on voit 3 pastilles noires.Elles servent une fois enlevées à avoir accès à certaines vis de culasses.
Pratique pour le resserrage des culasses, ça évite de redémonter le cache culbu comme sur S2 et ainsi d'éviter au joint neuf que vous venez de changer de se détériorer.
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:20

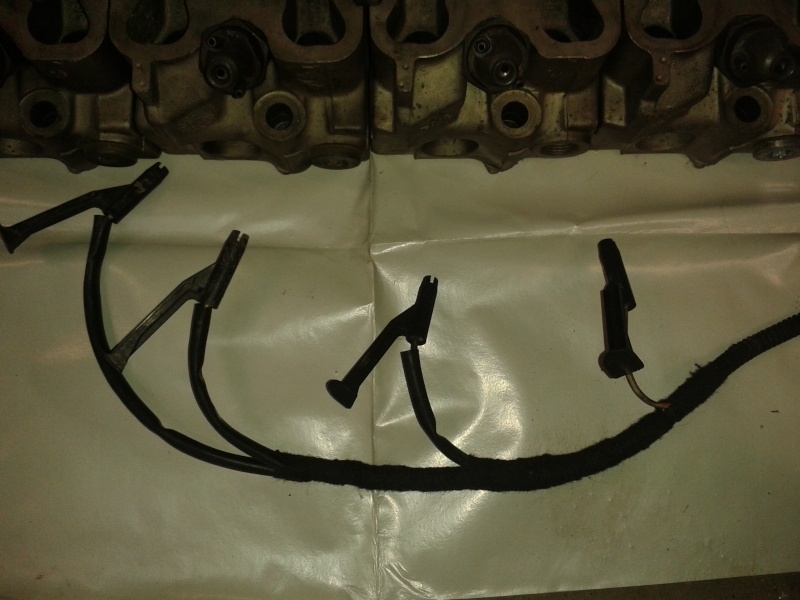

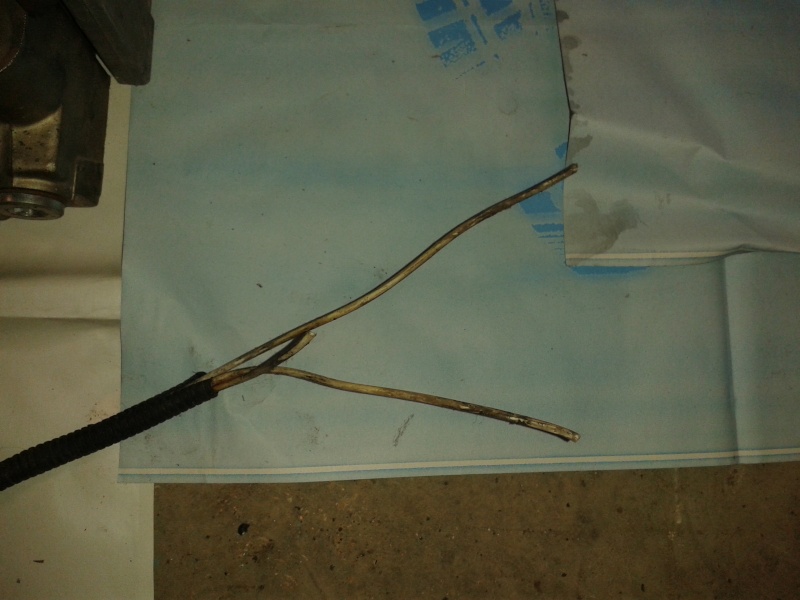

Le nouveau faisceau de préchauffage fabriqué à partir d'un faisceau Fiat Punto JTD 1300.

Tuto: Culasses S3 sur S2 2210

Tuto: Culasses S3 sur S2 2310

Le montage une fois terminé du faisceau:

Tuto: Culasses S3 sur S2 4210
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:23

Préparation du bloc:

Tuto: Culasses S3 sur S2 2410

Tuto: Culasses S3 sur S2 2510

Tuto: Culasses S3 sur S2 2710
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:27

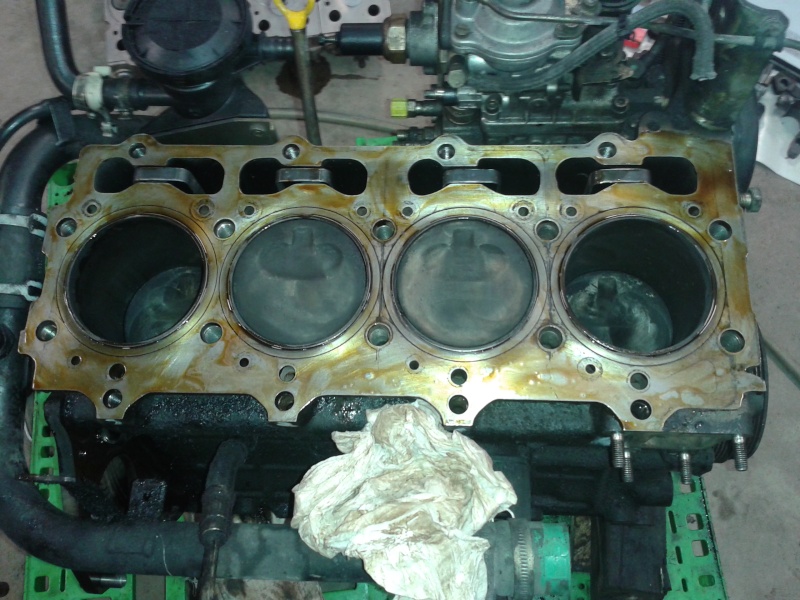

Pose d'une fine couche de WellSeal .Indispensable pour un montage de joint métal.

Tuto: Culasses S3 sur S2 2810

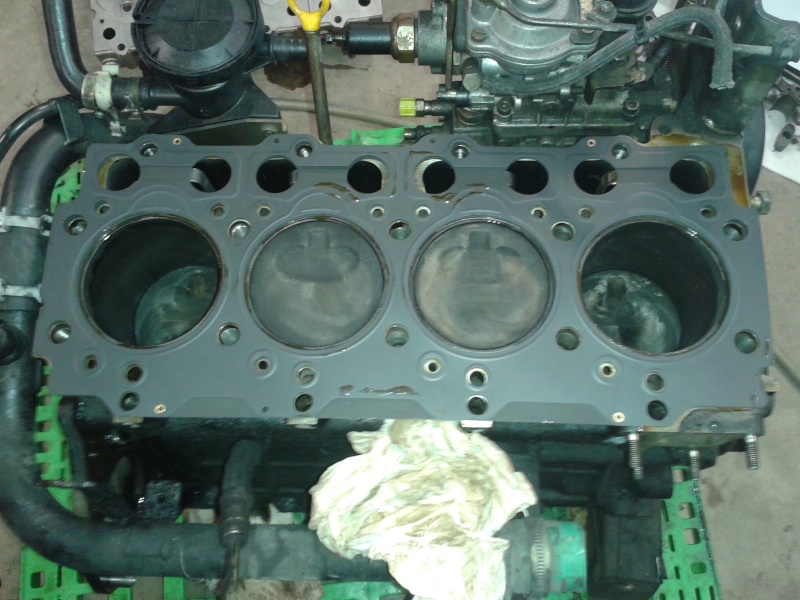

Pose du joint neuf

Tuto: Culasses S3 sur S2 2911

Pose des culasses et serrage

Tuto: Culasses S3 sur S2 3010
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:34

Pose joints neufs:

Tuto: Culasses S3 sur S2 3210

Tuto: Culasses S3 sur S2 3310

Tuto: Culasses S3 sur S2 3410

Montage pipe d'eau

Tuto: Culasses S3 sur S2 3710
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:39

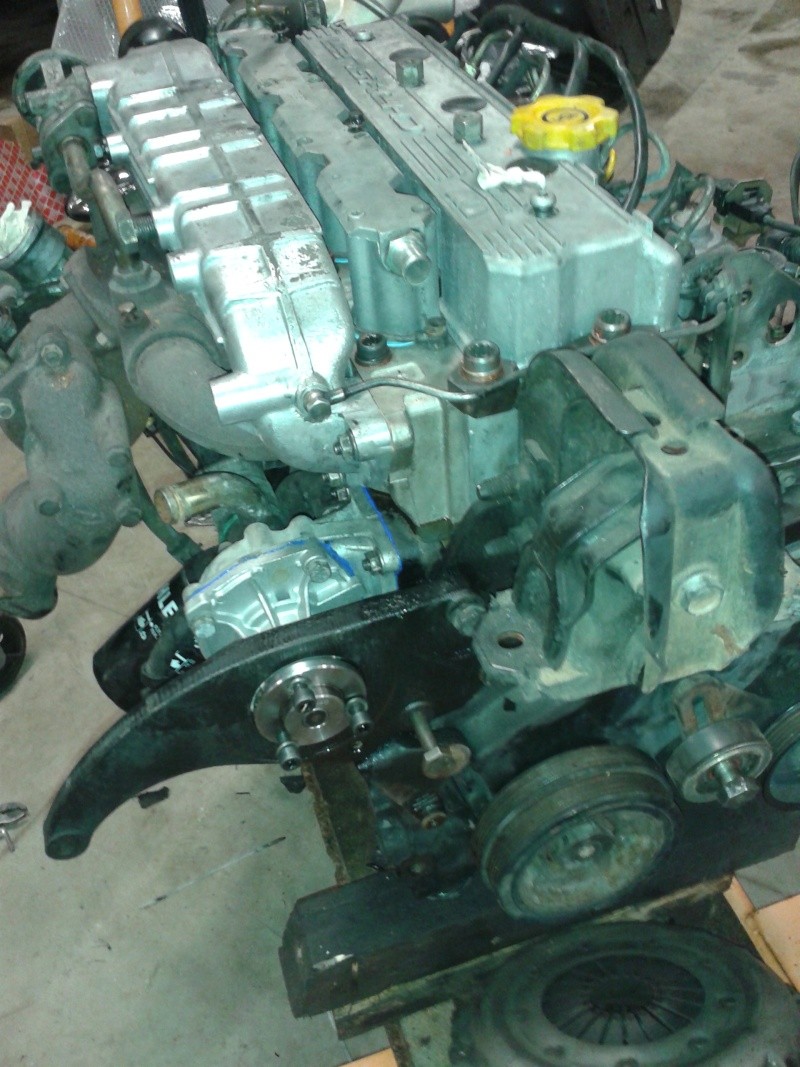

Remontage des collecteurs et du turbo de S2.

Tuto: Culasses S3 sur S2 3811

Tuto: Culasses S3 sur S2 3910

Le thermostat et la pompe à eau sont remplacés par du neuf.

Tuto: Culasses S3 sur S2 4010
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:45

Pose de roulements de galets et courroies neufs.

Tuto: Culasses S3 sur S2 43_510

Récupération de la sonde montée sur les vieilles culasses

Tuto: Culasses S3 sur S2 4310

Une fois le moteur monté et cablé

Tuto: Culasses S3 sur S2 4410
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:52

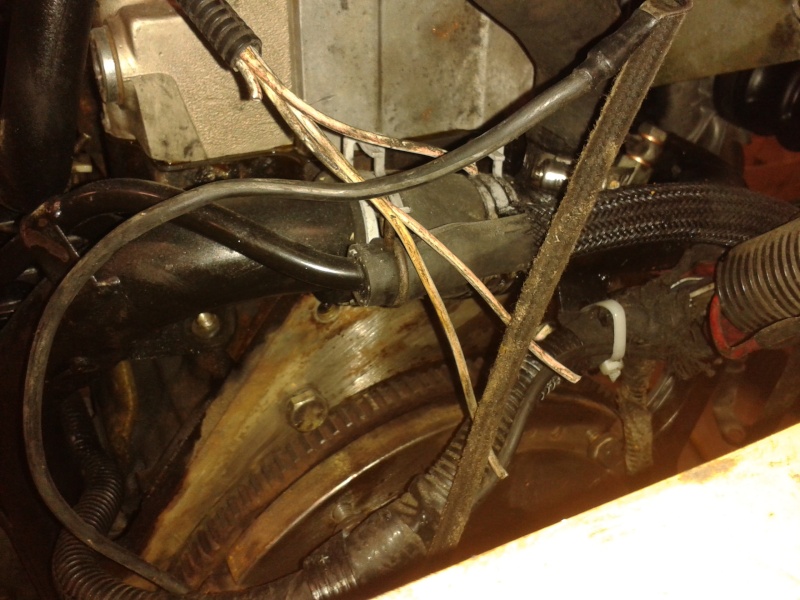

Reste à raccorder le faisceau de préchauffage au fil d'alimentation

Tuto: Culasses S3 sur S2 4710

La soudure est réalisée avec un minichalumeau à gaz.
Le petit fer à souder est trop juste pour tenter une soudure aussi grosse.

Tuto: Culasses S3 sur S2 4810

Une fois la soudure refroidie mettre en place un peu de gaine thermorétractable ou du chaterton afin d'isoler le câble.
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 0:54

Tuto: Culasses S3 sur S2 4510
Revenir en haut Aller en bas
twaklaf
V.I.P.
V.I.P.
twaklaf

Masculin
Nombre de messages : 12775
Age : 59
Localisation : seine saint denis
Véhicule (modèle cyl année) : voyager 2.5 TD 1995
Spécialisation auto : DO NOT DISTURB A WORKING SYSTEM
Date d'inscription : 09/05/2010

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 1:36

Salut
une petite question :sur le S3 il n'y a pas un injecteur pilote normalement ?
jp
Revenir en haut Aller en bas
Invité
Invité
avatar


Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptyVen 21 Fév - 6:07

Si JP, mais là il s'agit d'un S2 donc pas d'injecteur pilote Wink
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptySam 22 Fév - 21:38

Quand bien même un injecteur piloté peut fonctionner mécaniquement sans être branché.
Dans le cas d'un S2 pas de souci de fonctionnement car injection mécanique mais dans la gestion d'injection d'un S3 cette info est indispensable au fonctionnement du moteur car le calculateur en a besoin pour piloter la pompe électronique.
Revenir en haut Aller en bas
Invité
Invité
avatar


Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptySam 22 Fév - 22:24

Juste une petite aparté sur l'injecteur pilote du S3, l'info qu'il donne n'est pas indispensable au fonctionnement du moteur... tant que c'est plat Very Happy

Le miens a tourné 2 semaines avec un injecteur pilote HS et ça allait très bien sauf quand ça montait... la cavalerie était là mais les poneys arrivaient un par un Rolling Eyes
Revenir en haut Aller en bas
eric2607
1st Administrateur
1st Administrateur
eric2607

Masculin
Nombre de messages : 31279
Age : 49
Localisation : Valence (Drôme 26 )
Véhicule (modèle cyl année) : un 2.5 TD long SE de 1993 et S4 LX 2.5 CRD 2002 ( face avant 2005 )
Spécialisation auto : mes connaissances en cricri, je les dois au forum
Date d'inscription : 19/10/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptySam 22 Fév - 22:35

Chrysler-29 a écrit:
Juste une petite aparté sur l'injecteur pilote du S3, l'info qu'il donne n'est pas indispensable au fonctionnement du moteur... tant que c'est plat Very Happy

Le miens a tourné 2 semaines avec un injecteur pilote HS et ça allait très bien sauf quand ça montait... la cavalerie était là mais les poneys arrivaient un par un Rolling Eyes

tiens, c'est exactement le souci de mon S2  scratch

__________________________________________________www.minivanchrysler.com
toutes pièces S2 TD

vous voulez des réponses ? nous aussi : merci de donner un retour d'infos sur vos problèmes  Very Happy

Arrow
collecteur de tutos

 quand le mensonge prend l'ascenseur, la vérité prend l'escalier,
 elle met plus de temps mais finit toujours par arriver.

Il vaut mieux être en retard dans ce monde que trop en avance dans l'autre.
Revenir en haut Aller en bas
saratoga08
Voyageriste classe 5
Voyageriste classe 5
saratoga08

Masculin
Nombre de messages : 1075
Age : 40
Localisation : Ardennes(08)
Véhicule (modèle cyl année) : voir signature
Spécialisation auto : Mécanicien auto/PL
Date d'inscription : 25/09/2008

Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 EmptySam 22 Fév - 22:38

Chrysler-29 a écrit:
Juste une petite aparté sur l'injecteur pilote du S3, l'info qu'il donne n'est pas indispensable au fonctionnement du moteur... tant que c'est plat Very Happy

Le miens a tourné 2 semaines avec un injecteur pilote HS et ça allait très bien sauf quand ça montait... la cavalerie était là mais les poneys arrivaient un par un Rolling Eyes

C'est pas le cas du capteur PMH qui lui,coupe net le moteur ( dangereux lors d'un dépassement par exemple)

@ Chrysler29:
Sur ça n'empêche pas le moteur de tourner mais le fonctionnement du moteur s'en trouve altéré:Un mode dégradé en quelque sorte
Un autre exemple aussi : un débitmètre HS
Revenir en haut Aller en bas
Contenu sponsorisé




Tuto: Culasses S3 sur S2 Empty
MessageSujet: Re: Tuto: Culasses S3 sur S2   Tuto: Culasses S3 sur S2 Empty

Revenir en haut Aller en bas

Tuto: Culasses S3 sur S2
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» [Tuto] Renforcement d une culasse (Ici un Kac PDW)
» Tuto soudure ?
» nouveau tuto pour photofiltrestudio
» Tuto ?
» [img]Tuto[/img]

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Forum des minivans Chrysler Voyager et caisses US :: Les Voyager Série 2 (1991-1996) ES-
Sauter vers:
